Art. 531

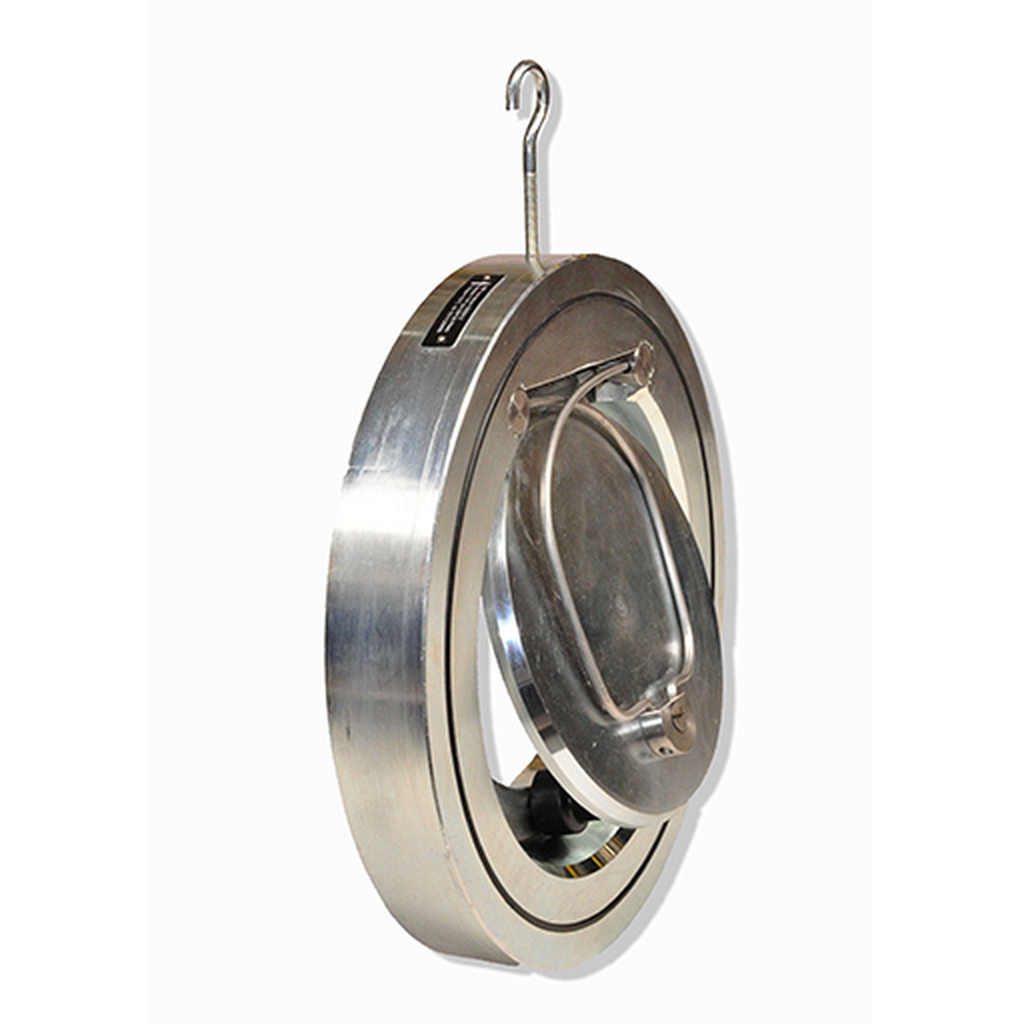

KARIMA KÖZÉ ÉPÍTHETŐ RUGÓS VISSZACSAPÓ

Termék adatlap letöltése

Használati útmutatók

Szerelési videók

PDF katalógus letöltése

FŐ TULAJDONSÁGOK

Alkalmazási terület
Folyékony vagy gáznemű közegre

Mérettartomány
DN 40–600

Test és tányér anyaga
Rozsdamentes acél 1.4301

Tömítés

EPDM: -50 °C – 120 °C (150 °C)
NBR: -20 °C – 110 °C
Viton: -10 °C – 160 °C
Szilikon: -60 °C – 180 °C
Teflon: -40 °C – 200 °C
Fém

Megengedett üzemi nyomás
PN 6/10/16/25/40

Jellemzők

A beépített rugó gyorsítja a zárást
Alacsony nyomásveszteség
Teljes zárás már 0,12 bar nyomáskülönbségnél
Fémtömítés esetén nem 100%-os a zárás
Élelmiszeripari felhasználásra alkalmas

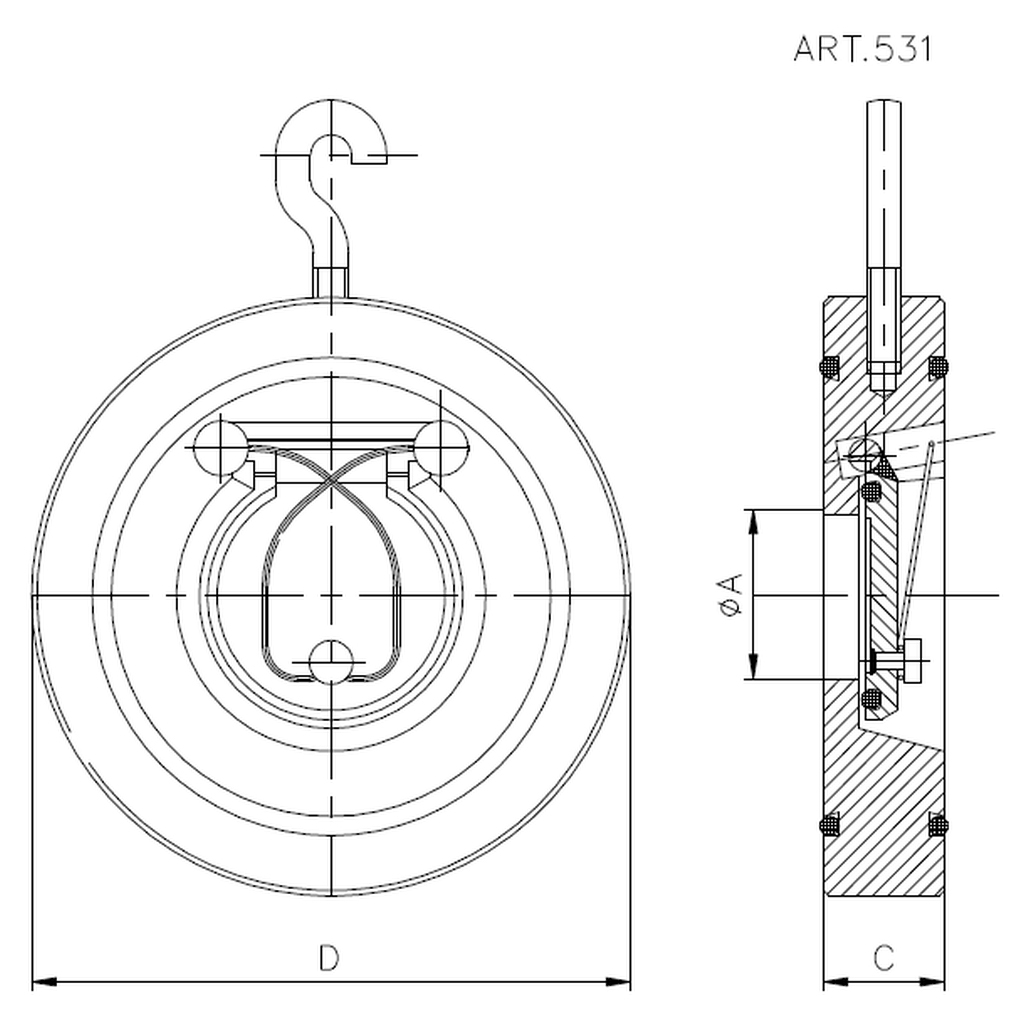

DN	A	D					C	Kv-érték (m3/h)	ζ (-)	Súly (kg)
DN	A	PN6	PN10	PN16	PN25	PN40	C	Kv-érték (m3/h)	ζ (-)	Súly (kg)
40	22	88	94	94	94	94	22	23	7,74	1,10
50	30	98	109	109	109	109	22	49	4,16	1,40
65	38	118	129	129	129	129	22	75	5,07	1,90
80	49	134	144	144	144	144	22	125	4,19	2,30
100	68	154	164	164	170	170	24	183	4,77	3,10
125	86	184	194	194	196	196	26	340	3,37	4,60
150	110	209	220	220	226	226	29	500	3,24	6,70
200	156	264	275	275	286	293	43	1100	2,11	14,60
250	190	319	330	331	343	355	43	1610	2,41	20,10
300	236	375	380	386	403	420	50	2290	2,47	30,80
350	270	425	440	446	460	477	52	2890	2,87	44,10
400	310	475	491	498	517	549	62	3700	2,99	63,30
(450)	360	530	541	558	567	574	62	5310	2,32	73,10
500	405	580	596	620	627	631	80	6550	2,33	118,50
600	486	681	698	737	734	750	90	9500	2,29	176,40
