UNI REP 5 S2 PN10/16

MINDEN CSŐTÍPUSRA, NEM HÚZÁSBIZTOS JAVÍTÓ IDOM

d197–1231

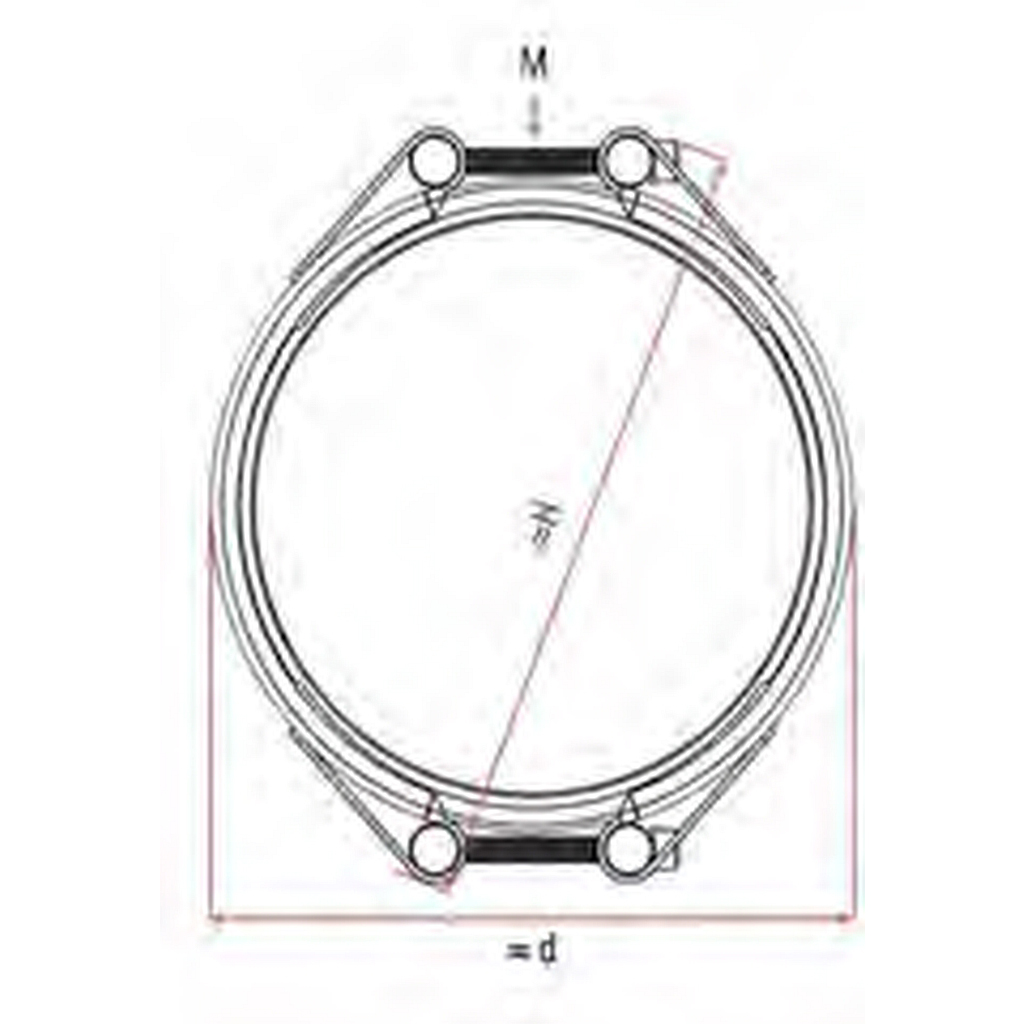

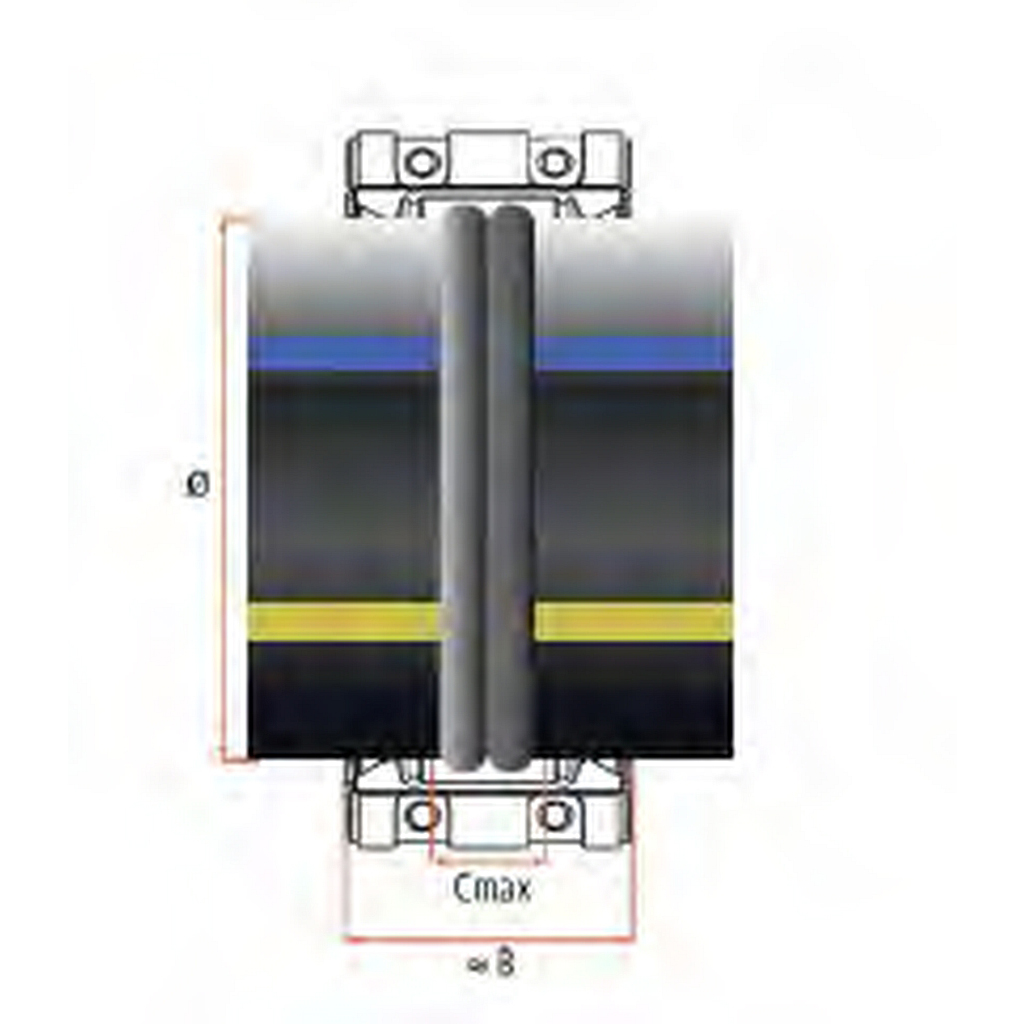

Cső névleges külső átmérő (mm) M PN (bar) Megengedett üzemi nyomás vízre (bar) Méretek (mm) Nyomaték (Nm) Súly (kg)
C max. OD min. OD max. OD1 < OD2 d B H
200 M12 16 25 300 197 223 3 287 420 261 30 24,31
225 M12 16 25 300 221 247 3 311 420 285 30 25,18
250 M12 16 25 300 250 276 3 340 420 314 30 26,23
280 M12 10 16 300 275 301 3 365 420 339 30 27,14
315 M12 10 16 300 302 328 3 392 420 366 30 28,11
355 M16 10 16 300 348 374 3 438 420 412 40 36,03
400 M16 10 16 300 399 425 3 489 420 463 40 38,49
450 M16 10 16 300 447 473 3 537 420 511 40 40,81
500 M16 10 16 300 490 516 3 580 420 554 40 42,88
560 M16 10 16 300 558 584 3 654 420 626 50 46,16
M16 10 16 300 587 613 3 683 420 655 50 47,56
630 M16 10 16 300 615 641 3 711 420 683 60 48,91
M16 10 16 300 635 661 3 731 420 703 60 49,88
710 M16 10 16 300 704 730 3 800 420 772 60 53,21
M16 10 16 300 756 782 3 852 420 824 60 55,24
800 M16 10 16 300 782 808 3 878 420 850 60 56,49
M16 10 16 300 806 832 3 902 420 874 60 57,65
900 M16 10 16 300 882 908 3 978 420 950 60 61,31
M16 10 16 300 904 930 3 1000 420 972 60 62,38
1000 M16 10 16 300 984 1010 3 1080 420 1052 60 95,37
M16 10 16 300 1044 1070 3 1146 420 1116 80 99,89
1200 M16 10 16 300 1192 1231 3 1307 420 1277 80 121,70
