FŐ TULAJDONSÁGOK
Felhasználási terület
Mérettartomány
d172–363
Palást anyaga
1.4571 rozsdamentes acél
Rudazat anyaga
1.4571 rozsdamentes acél
Csavarok
A4-80 rozsdamentes acél
Tömítés
Megengedett hőmérséklet
Megengedett átmérőkülönbség
Cső külső átmérők megengedett különbsége OD1<OD2: 1% vagy max. 3 mm
Alkalmazási példák világszerte
http://www.interex-waga.hu/hirek/uni-coupling-bemutato

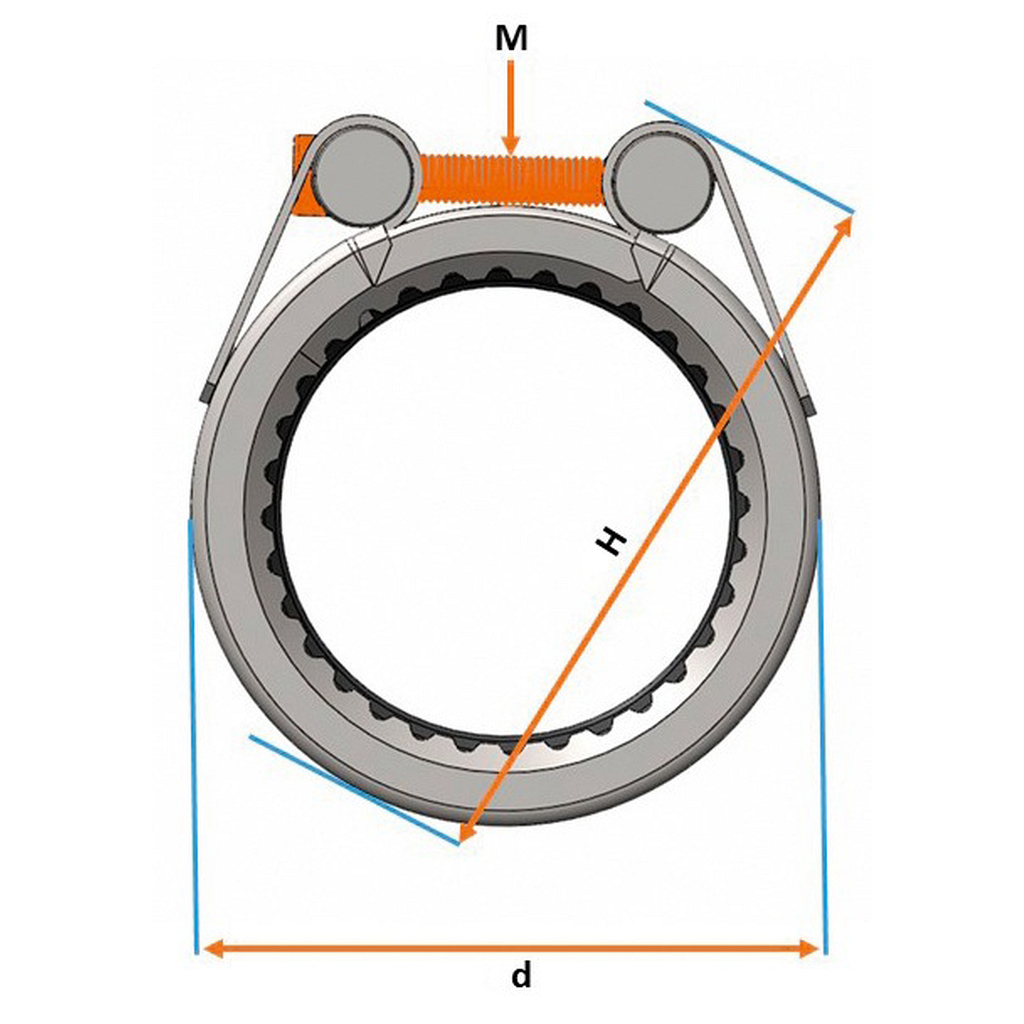

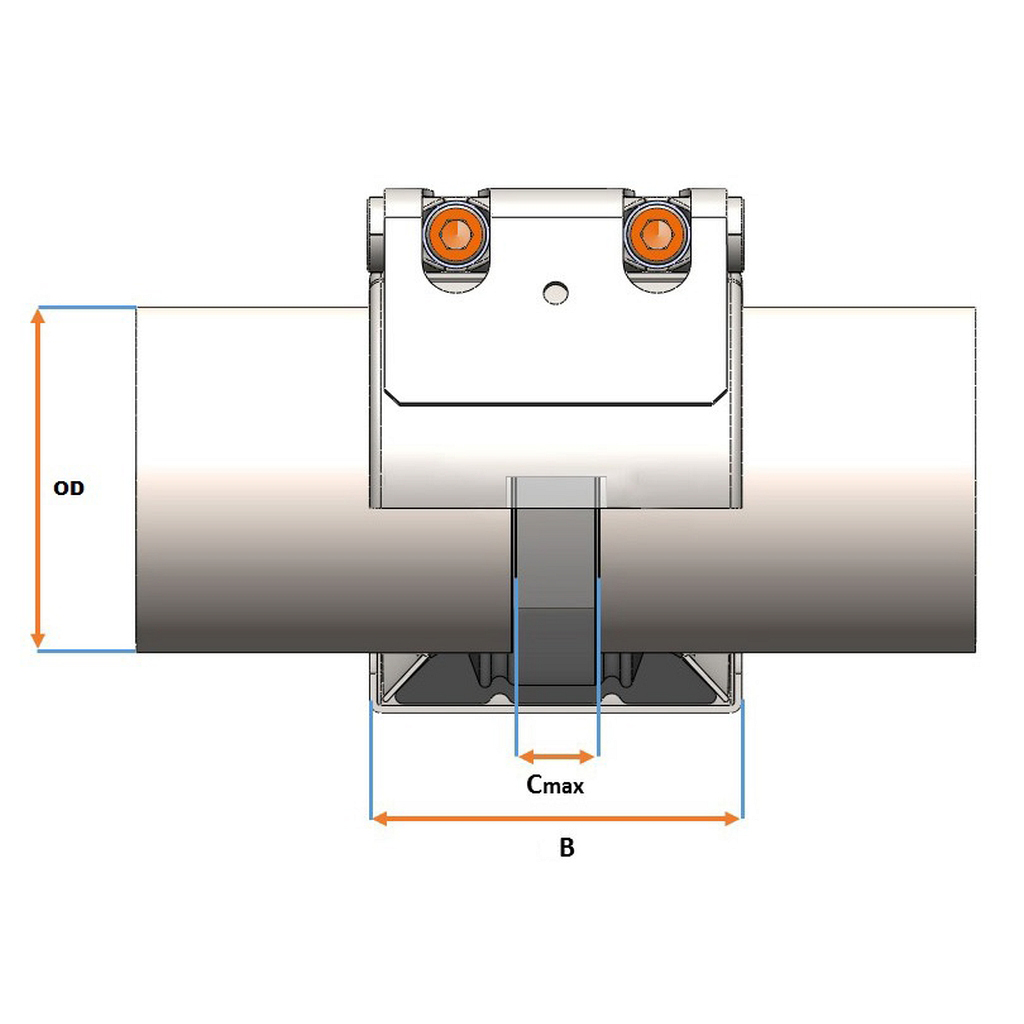

| Cső külső átmérő (mm) | M | Megengedett üzemi nyomás vízre (bar) | Méretek (mm) | Nyomaték (Nm) | Súly (kg) | |||||
| C max. | OD min. | OD max. | d | B | H | |||||
| 172 - 185 | M16 | 16 | 40 | 172 | 185 | 223 | 142 | 249 | 160 | 6,2 |
| 195 - 208 | M16 | 16 | 40 | 195 | 208 | 246 | 142 | 272 | 160 | 6,6 |
| 215 - 228 | M16 | 16 | 40 | 215 | 228 | 266 | 142 | 292 | 160 | 7,3 |
| 247 - 260 | M16 | 16 | 40 | 247 | 260 | 298 | 142 | 324 | 160 | 8,1 |
| 269 - 282 | M16 | 16 | 40 | 269 | 282 | 320 | 142 | 346 | 160 | 8,7 |
| 312 - 325 | M16 | 16 | 40 | 312 | 325 | 363 | 142 | 389 | 160 | 11,1 |
| 350 - 363 | M16 | 16 | 40 | 350 | 363 | 401 | 142 | 427 | 160 | 12,2 |
