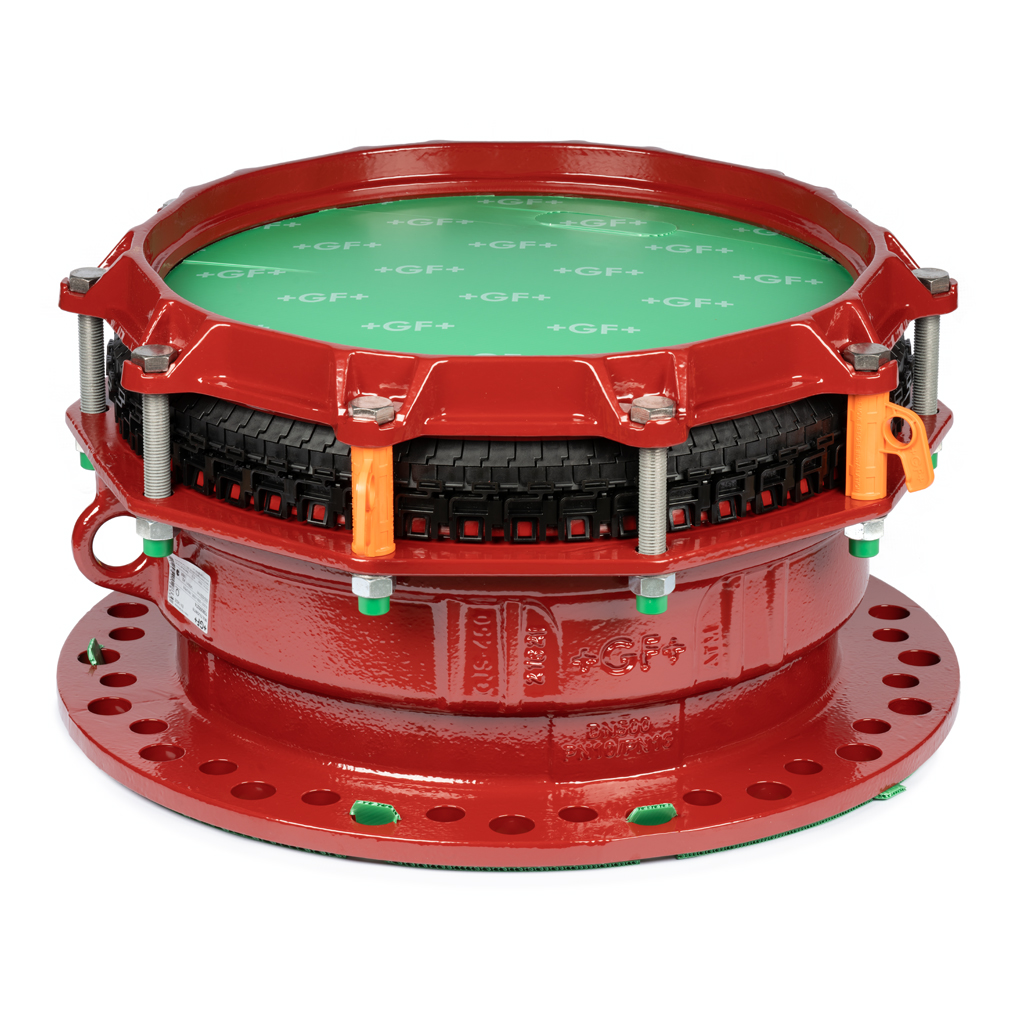

TOK-PEREM ÖSSZEKÖTŐ IDOM

MULTI/JOINT® 3050 PLUS

NEM HÚZÁSBIZTOS

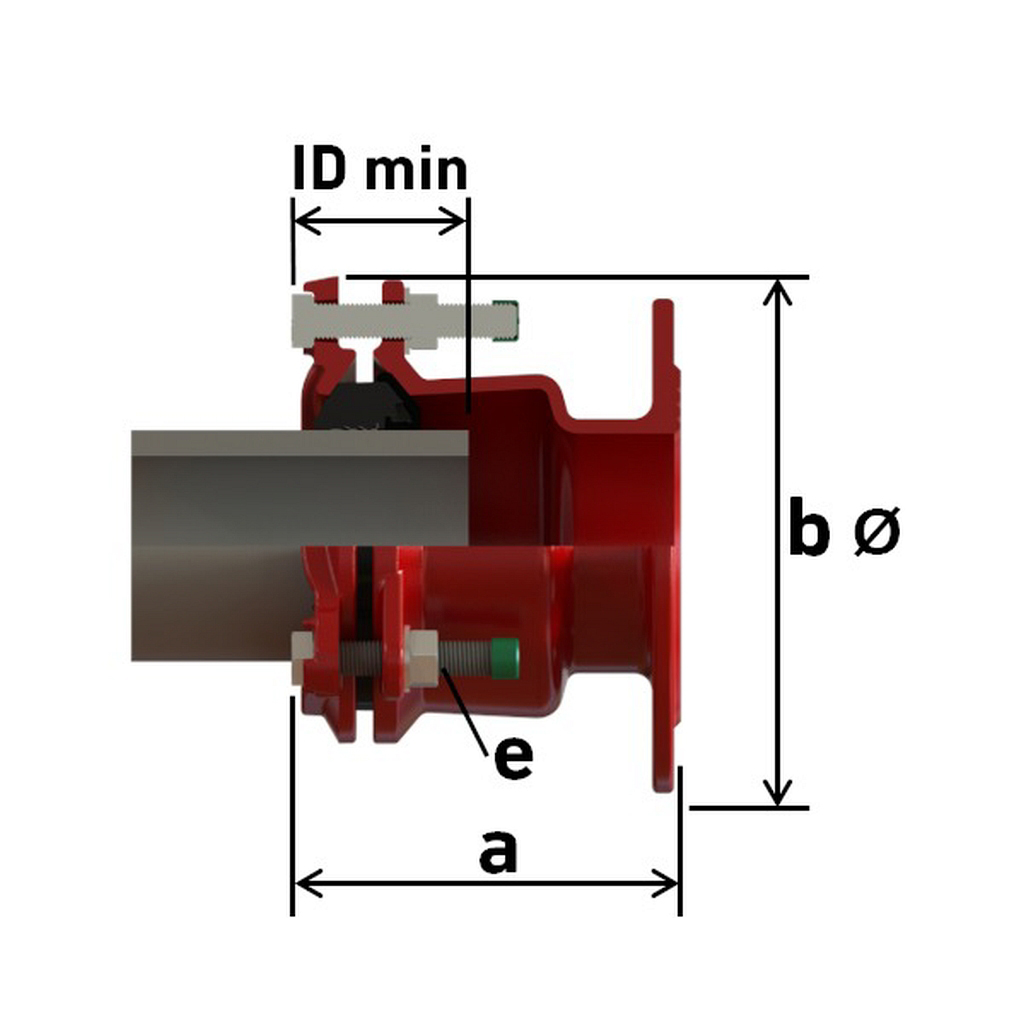

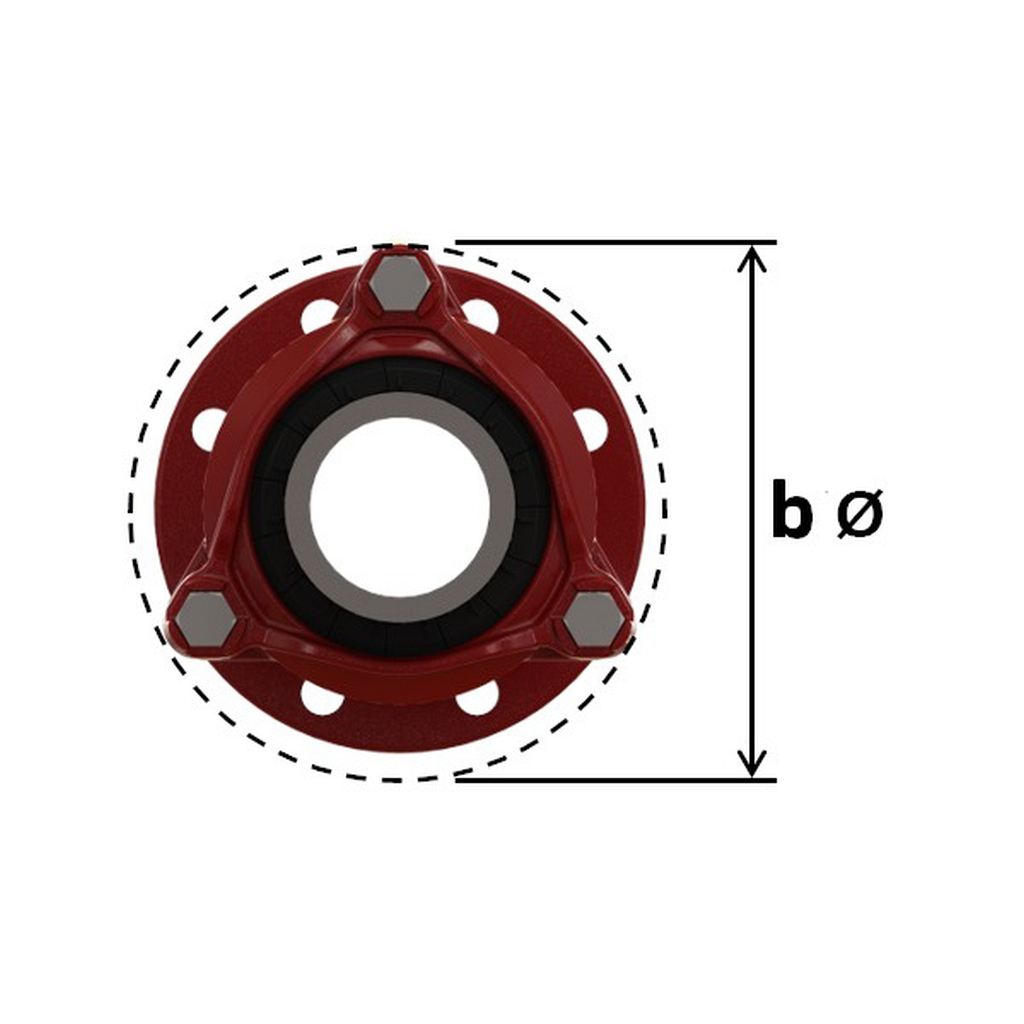

DN Tok Perem Cikkszám Méretek (mm) Súly (kg) Megengedett üzemi nyomás (bar)
átfogás (mm) DN Furatkiosztás a b ID min.** e víz gáz
50 46 ‐ 71 50 PN16 710305005000000 165 ‐ 187 170 84 3xM12 4,80 25 8
65 63 ‐ 90 60/65 PN16 710305006500000 170 ‐ 193 191 84 3xM12 5,40 25 8
80 84 ‐ 105 80 PN16 710305008000000 170 ‐ 192 210 84 3xM12 6,70 25 8
100 104 ‐ 132 100 PN16 710305010000000 173 ‐ 199 241 90 3xM16 8,00 25 8
125 132 ‐ 155 125 PN16 710305012500000 192 ‐ 215 270 90 4xM16 10,80 25 8
150 154 ‐ 192 150 PN16 710305015000000 211 ‐ 248 312 110 4xM16 14,80 25 8
200 192 ‐ 232 200 PN10/PN16 710305020000000 221 ‐ 258 371 110 6xM16 23,40 25 8
250 267 ‐ 310 250 PN10/PN16 710305025000000 264 ‐ 307 445 130 6xM20 35,20 25 8
300 315 ‐ 356 300 PN10/PN16 710305030000000 293 ‐ 331 495 130 8xM20 48,40 25 8
350 352 ‐ 393 350 PN10/PN16 710305035000000 291 ‐ 336 534 130 8xM20 55,20 25 8
400 392 ‐ 433 400 PN10/PN16 710305040000000 297 ‐ 342 580 135 10xM20 68,80 25 8
450 450 ‐ 482 450 PN10/PN16 710305045000000 330 ‐ 367 641 160 10xM20 70,00 16 8
500 500 ‐ 532 500 PN10/PN16 710305050000000 332 ‐ 369 715 160 10xM20 91,00 16 8
600 605 ‐ 637 600 PN10/PN16 710305060000000 339 ‐ 377 840 170 14xM20 126,20 16 8
** Minimális betolási mélység
