FŐ TULAJDONSÁGOK
Felhasználási terület
Vízre és gázra, mindenfajta csőre alkalmas
Mérettartomány
DN 80–150
Test anyaga
Gömbgrafitos öntöttvas GGG45 test és leszorítógyűrűk, EN-GJS-450-10 szerint
Bevonat
RESICOAT® epoxipor-bevonat, 250 µm vastagságban, GSK szabványok és EN 14901 szerint
Csavarok
rozsdamentes acél A2, berágódás elleni bevonattal
Anyák
rozsdamentes acél A2
Tömítés
NBR gumi EN 682
Húzásbiztosítás
Megengedett közeghőmérséklet
-5 °C – +50 °C
Megengedett szögeltérés a beépítésnél
Tokonként 8° az átfogási tartomány közepén
Újrafelhasználhatóság
Eredeti funkció megtartása mellett, a többszöri fellazítás-meghúzás esetén is biztosított a húzásbiztos kapcsolat, illetve a tömítési funkció
Higiénia
Higiéniai védősapkával szállítva
Szabványi megfelelés
Nagy átfogású csőkötő idomokra vonatkozó MSZ EN 14525:2023 szabványnak megfelel
Javasolt beépítés
https://interex-waga.hu/multijoint-szereles

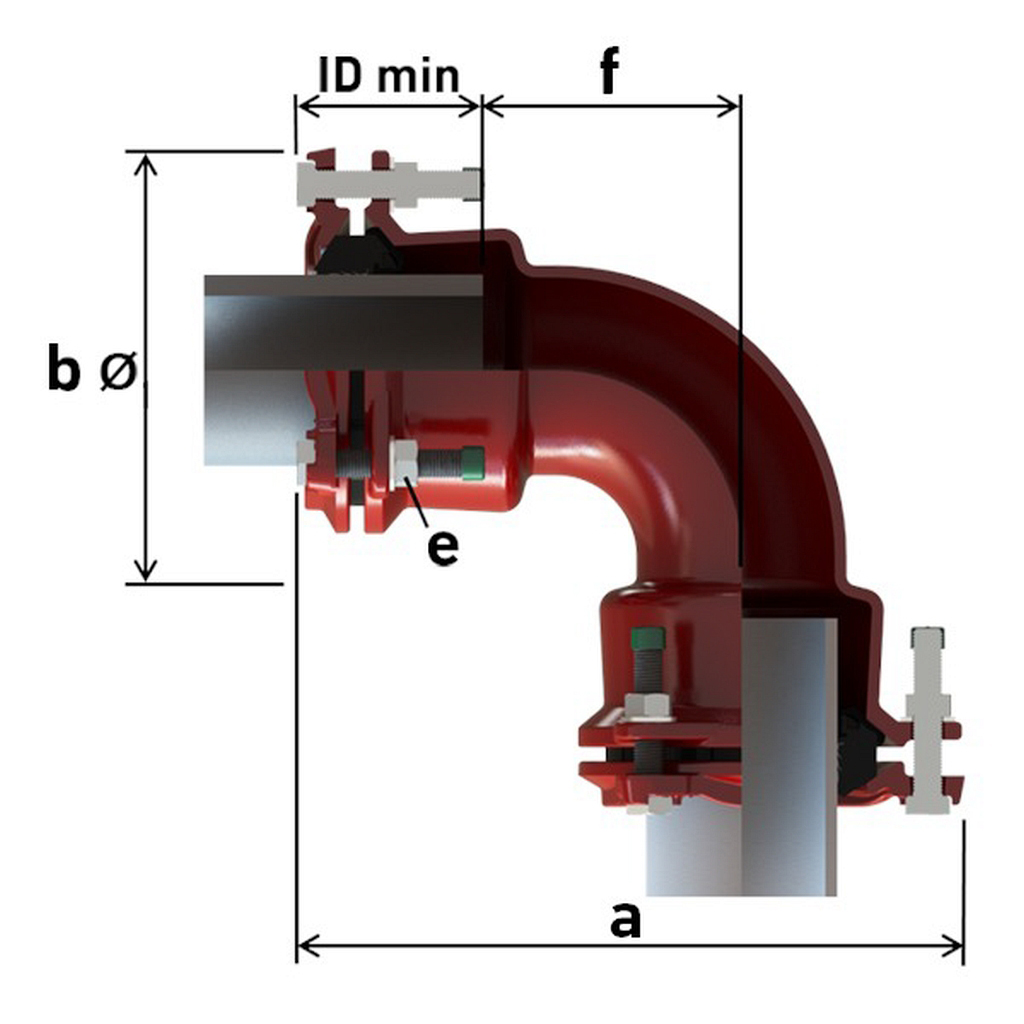

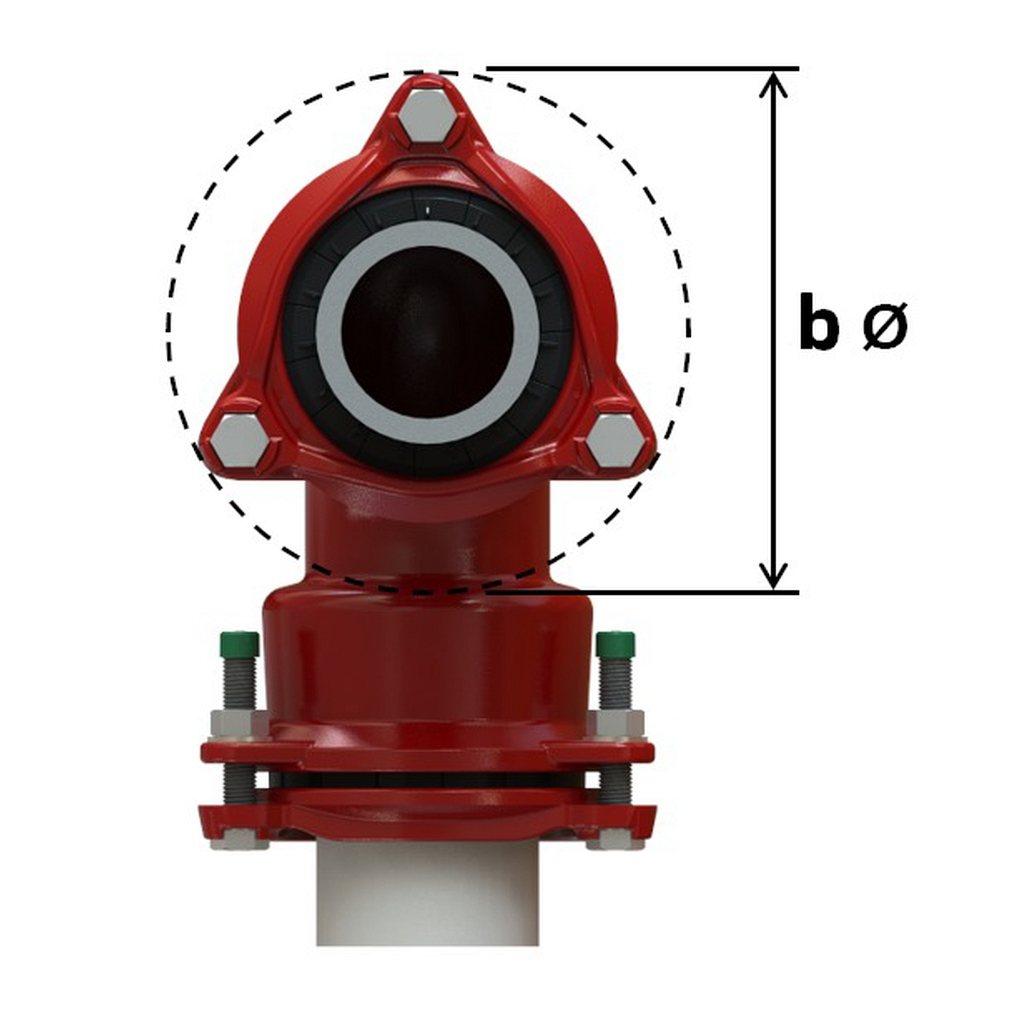

| DN | Átfogás (mm) | Cikkszám | Méretek (mm) | Súly (kg) | Megengedett üzemi nyomás (bar) | ||||||
| 1. tok | 2. tok | a | b | ID min.** | e | f | víz | gáz | |||
| 80 | 84 - 105 | 84 - 105 | 7093407+080 | 300 ‐ 322 | 210 | 84 | 3xM12 | 100 | 9,20 | 16 | 8 |
| 100 | 104 - 132 | 104 - 132 | 7093407+100 | 359 ‐ 385 | 241 | 90 | 3xM16 | 125 | 13,40 | 16 | 8 |
| 150 | 154 - 192 | 154 - 192 | 7093407+150 | 441 ‐ 478 | 312 | 110 | 4xM16 | 175 | 26,30 | 16 | 8 |
| ** Minimális betolási mélység | |||||||||||
