FŐ TULAJDONSÁGOK
Felhasználási terület
Vízre
Mérettartomány
DN 80–300
Test anyaga
Gömbgrafitos öntvény GGG40
Bevonat
Epoxipor-bevonat
Csavarok
Galvanizált acél
Anyák
Galvanizált acél
Tömítés
EPDM gumi
Nyomásosztály
Vízre 16 bar
Hőmérséklet
-10 °C – +70 °C

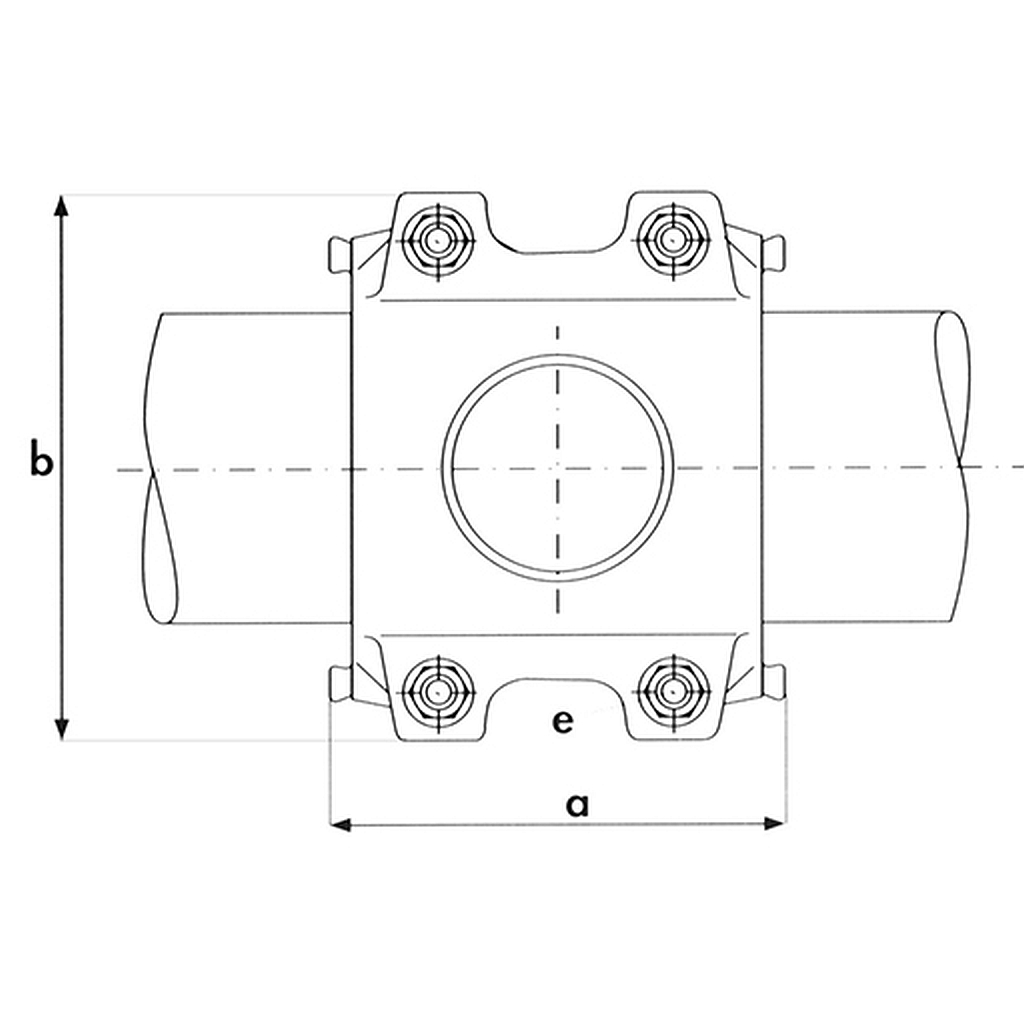

| d (mm) | Átfogás (mm) | Cikkszám | Méretek (mm) | Súly | PN vízre (bar) | ||
| a | b | e | |||||
| 80 | 86 - 114 | 709100008000000 | 157 | 204 | 4xM12 | 8,2 | 16 |
| 100 | 112 - 139 | 709100010000000 | 167 | 238 | 4xM12 | 12,5 | 16 |
| 150 | 166 - 195 | 709100015000000 | 216 | 312 | 4xM16 | 17,1 | 16 |
| 200 | 216 - 239 | 709100020000000 | 220 | 374 | 4xM20 | 24,6 | 16 |
| 250 | 270 - 293 | 709100025000000 | 220 | 434 | 4xM20 | 31,5 | 16 |
| 300 | 320 - 347 | 709100030000000 | 270 | 500 | 4xM20 | 51,2 | 16 |
