FŐ TULAJDONSÁGOK
Felhasználási terület
Víz- és gázelosztó rendszerek
Mérettartomány
1/4"–4"
Alapanyag
Kovácsolt CW617N sárgaréz az EN 12165 szabvány szerint vagy rúdanyag CW614N sárgaréz az EN 12164 szabvány szerint
Menet
EN ISO 228/1 vagy EN 10226-1 (ISO 7/1)
Javasolt beépítés
https://interex-waga.hu/greiner-szereles

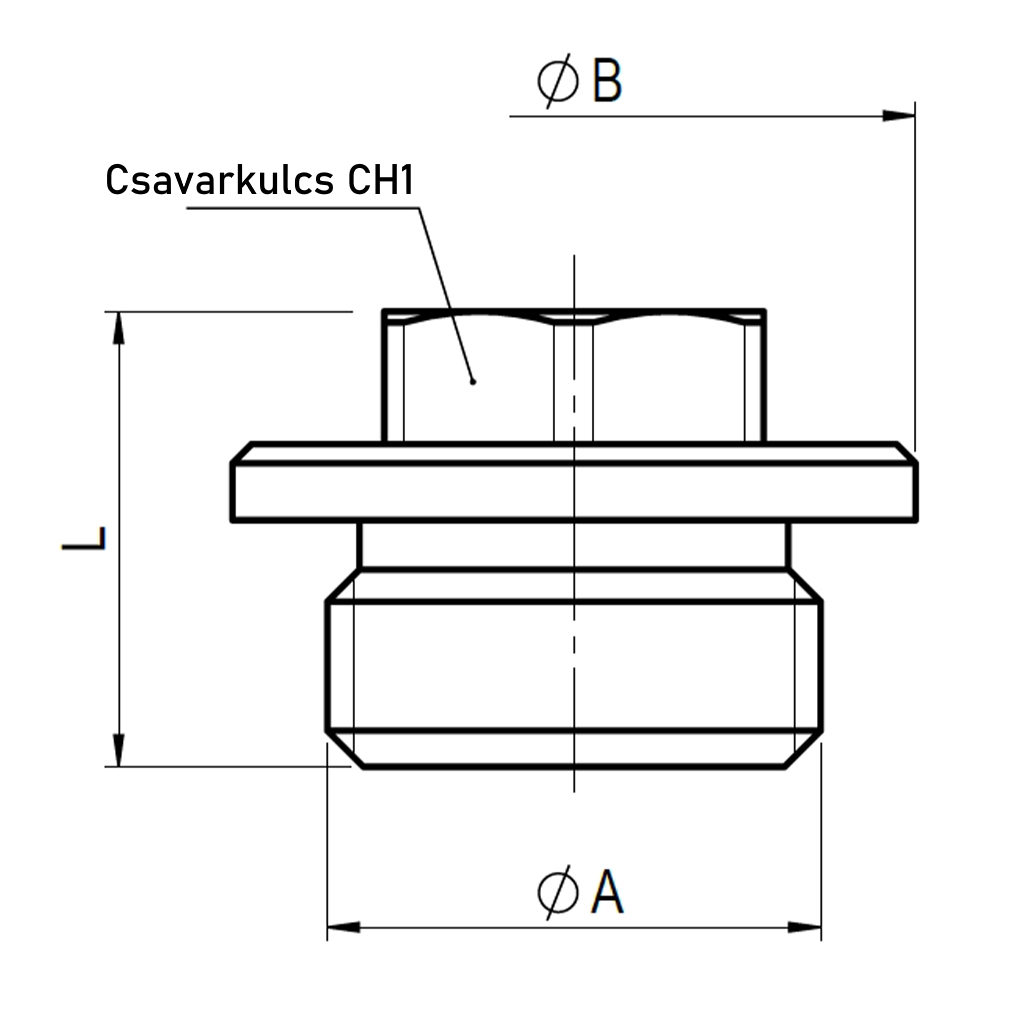

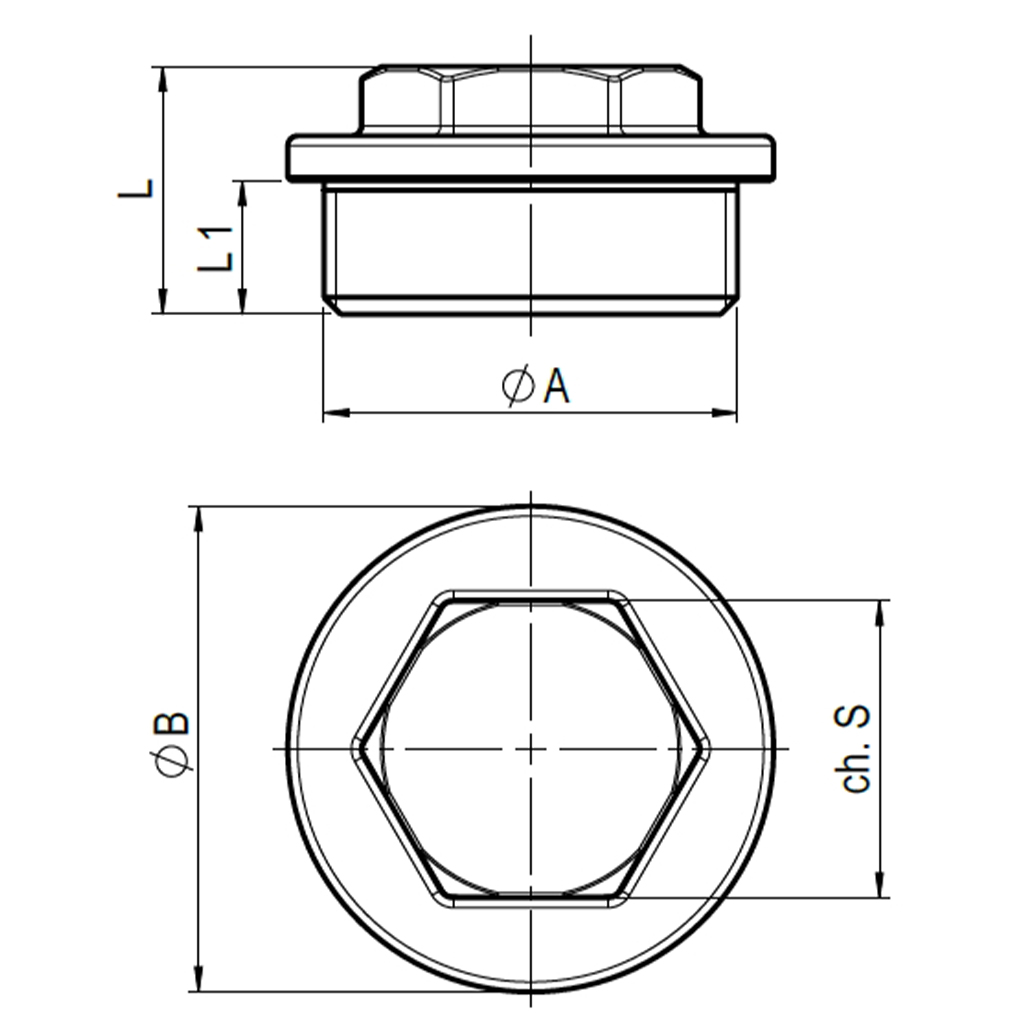

| Névleges átmérő | Cikkszám | Méretek (mm) | PN-MOP | Súly (kg) | |||||
| ØA | ØB | ch. S | CH1 | L | L1 | ||||
| 1/4" | 0803403000025 | G 1/4" | 18 | es=10 | 16,5 | PN16 | 0,015 | ||
| 3/8" | 080340300003800 | G 3/8" | 21 | es=12 | 16,5 | PN16 | 0,018 | ||
| 1/2" | 080340300005000 | G 1/2" | -- | es=21 | 16 | 11 | PN16 | 0,025 | |
| 3/4" | 080340300007500 | R 3/4" | -- | es=28 | 26 | 16,3 | PN16 | 0,080 | |
| 1" | 080340300010000 | G 1" | -- | es=36 | 19,5 | 13 | PN16 | 0,080 | |
| 1.1/4" | 080340300012500 | G 1.1/4" | 49 | es=30 | 25 | 13,5 | PN16 | 0,135 | |
| 1.1/2" | 080340300015000 | G 1.1/2" | 55 | es=44 | 27 | 15 | PN16 | 0,145 | |
| 2" | 080340300020000 | G 2" | 66 | es=23 | 31 | 19 | PN16 | 0,200 | |
| 2.1/2" | 080340300025000 | G 2.1/2" | 85 | es=55 | 30,5 | 16 | PN16 | 0,400 | |
| 3" | 080340300030000 | G 3" | 97 | es=55 | 30,5 | 16 | PN16 | 0,560 | |
| 4" | 080340300040000 | G 4" | 122 | q=40 | 70 | 38 | PN16 | 1,265 | |
