FŐ TULAJDONSÁGOK
Felhasználási terület
Mérettartomány
DN 50–400
Jellemzők
Test
Gömbgrafitos öntvény EN-JS 1030 (GGG-40)
Elzáró lemez
Kengyel
Rozsdamentes acél 1.4301 a belső oldalán gumírozva
Orsó
Csavarok
Rozsdamentes acél A2 EN ISO 3506
Tömítés
Megengedett üzemi nyomás
16 bar
Maximális üzemi közeghőmérséklet
60 °C
Maximális furatátmérő
33 mm
Korrózióvédelem
Kívül-belül 250 µm epoxibevonat a GSK szerint
| DN | Átfogás (mm) | GÖV cső átmérő | Acélcső átmérő | ||
| 50–65 | 63 - 87 | 82 | |||
| 80 | 95 - 103 | 98 | |||
| 100 | 114 - 122 | 118 | 114,3 | ||
| 125 | 140 - 150 | 144 | |||
| 150 | 166 - 176 | 170 | 168,3 | ||
| 200 | 218 - 228 | 222 | |||
| 250 | 270 - 280 | 274 | 273 | ||
| 300 | 322 - 332 | 326 | 323,9 | ||
| 350 | 374 - 384 | 378 | |||
| 400 | 425 - 435 | 429 | |||

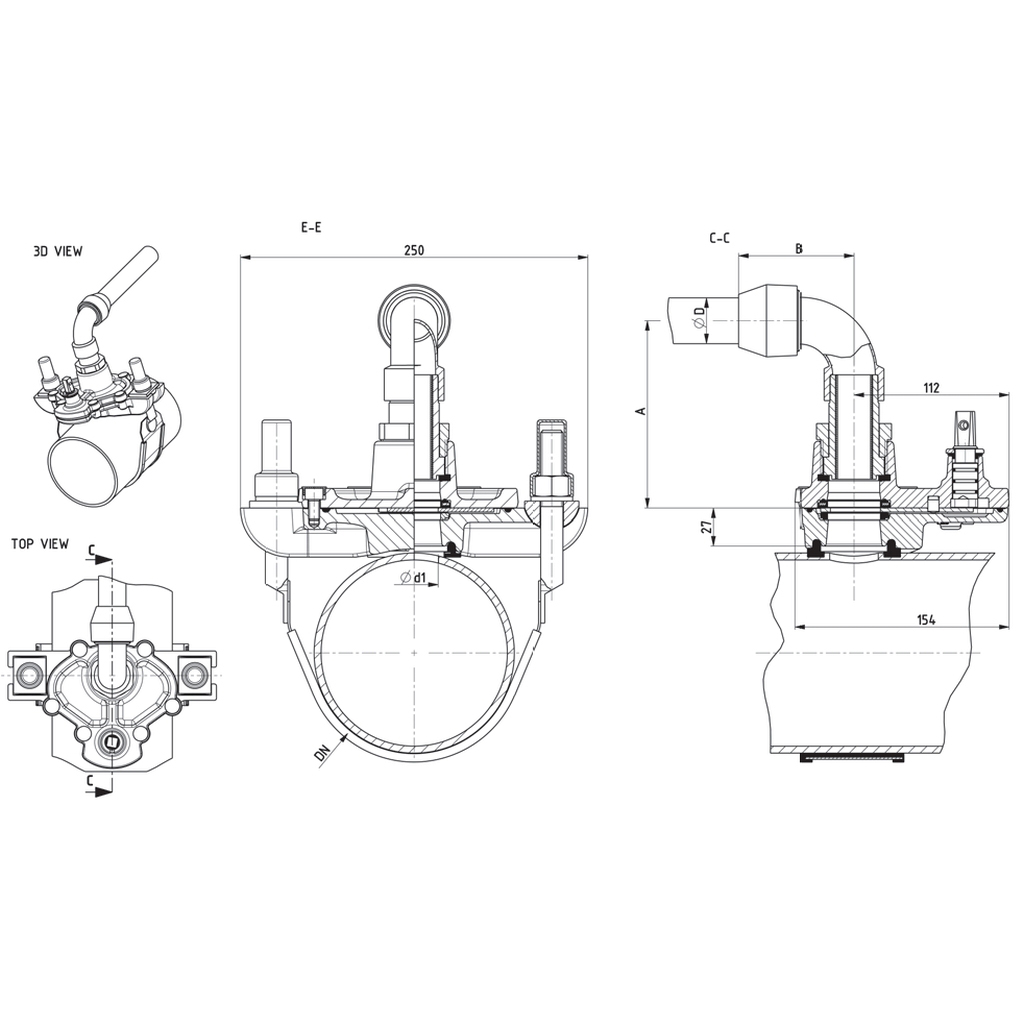

| PE csatlakozókönyök méretei (mm) | |||||
| øD | 25 | 32 | 40 | 50 | 63 |
| A | 111 | 114 | 113 | ||
| B | 82 | 94 | 116 | ||
| Min. furatátmérő a gerinccsövön | 20 | 25 | 30 | 30 | 30 |
| Max. furatátmérő a gerinccsövön | 33 | 33 | 33 | 33 | 33 |
