FŐ TULAJDONSÁGOK
Alkalmazási terület
Mérettartomány
DN 50–100
Test és fedél anyaga
Szürkeöntvény EN-GJL-250 (EN-JL-1040)
Szűrő anyaga
Rozsdamentes acél 1.4301
Üléktömítés
Megengedett üzemi nyomás
PN 10/16
Jellemzők

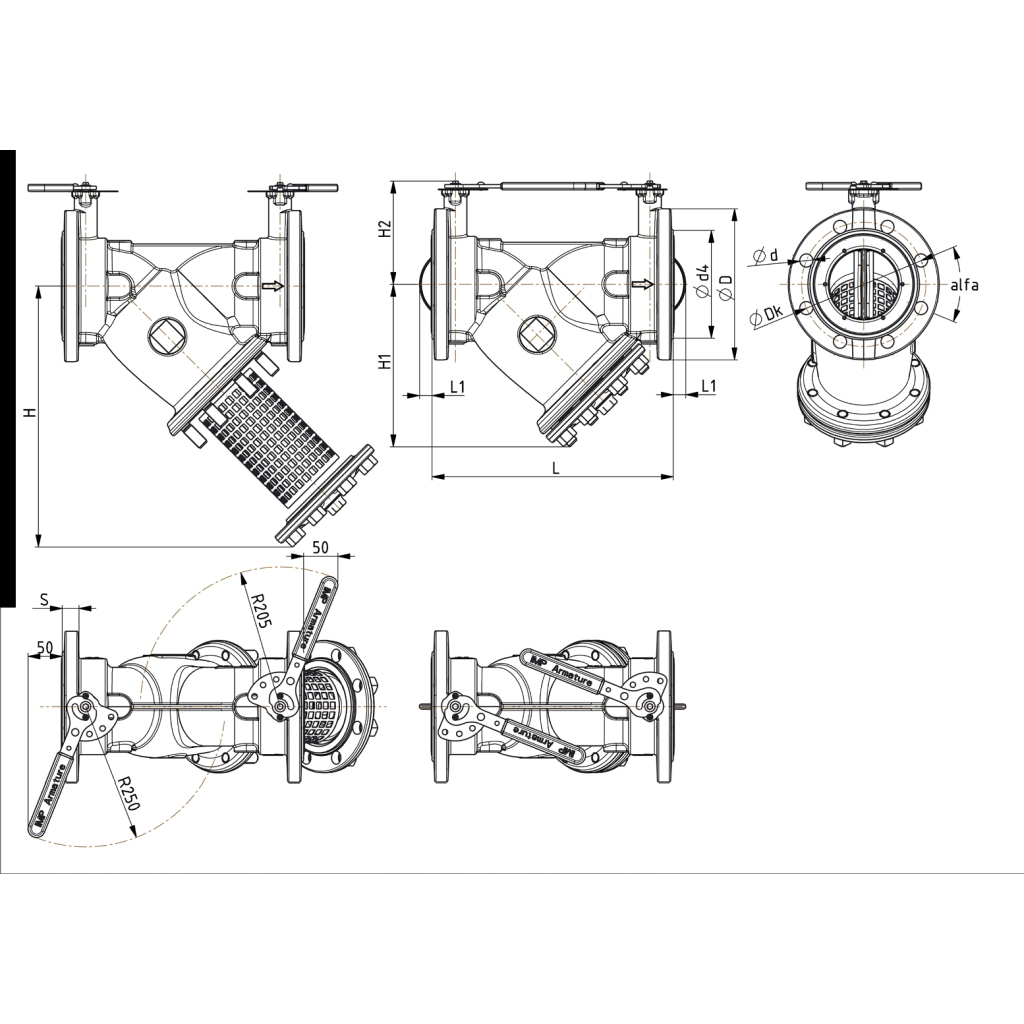

| DN | Méretek (mm) | Szög | Furatok száma | Méretek (mm) | Súly (kg) | ||||||||
| ØD | ØDk | Ød4 | Ød | L | L1 | S | H | H1 | H2 | ||||
| 50 | 165 | 125 | 108 | 19 | 230 | 20 | 90° | 4 | 230 | 140 | 130 | 11 | |
| 65 | 185 | 145 | 118 | 19 | 290 | 3 | 20 | 90° | 4 | 260 | 160 | 135 | 14 |
| 80 | 200 | 160 | 132 | 19 | 310 | 5 | 22 | 45° | 8 | 290 | 190 | 140 | 19 |
| 100 | 220 | 180 | 156 | 19 | 350 | 20 | 24 | 45° | 8 | 380 | 240 | 150 | 27 |
| SZŰRŐBETÉT | |||||||||||||
| Normál szűrő | Finom szűrő | ||||||||||||
| DN | 50–65 | 80–100 | 50–100 | ||||||||||
| Szitaköz (mm) | 0,87 | 1,18 | 0,25 | ||||||||||
| Szitasűrűség (db/cm²) | 64 | 25 | 625 | ||||||||||
| Üzemi közeg-hőmérséklet | PN10 | PN16 | |||||||||||
| Megengedett üzemi nyomás (bar) | |||||||||||||
| -10 °C – +120 °C | 10 | 16 | |||||||||||
| 150 °C | 9 | 14,4 | |||||||||||
