FŐ TULAJDONSÁGOK
Felhasználási terület
Mérettartomány
1/2"–2"
Test és anya
Kovácsolt CW617N sárgaréz az EN 12165 szabvány szerint
Húzásbiztosító gyűrű
Gyűrű
CW614N sárgaréz az EN 12168 szabvány szerint, rúdanyagból kimunkálva
O-gyűrű
NBR
Menet
EN ISO 228/1
Megengedett üzemi hőmérséklet
0 °C – +40 °C (KPE cső miatt)
Javasolt beépítés
https://interex-waga.hu/greiner-szereles

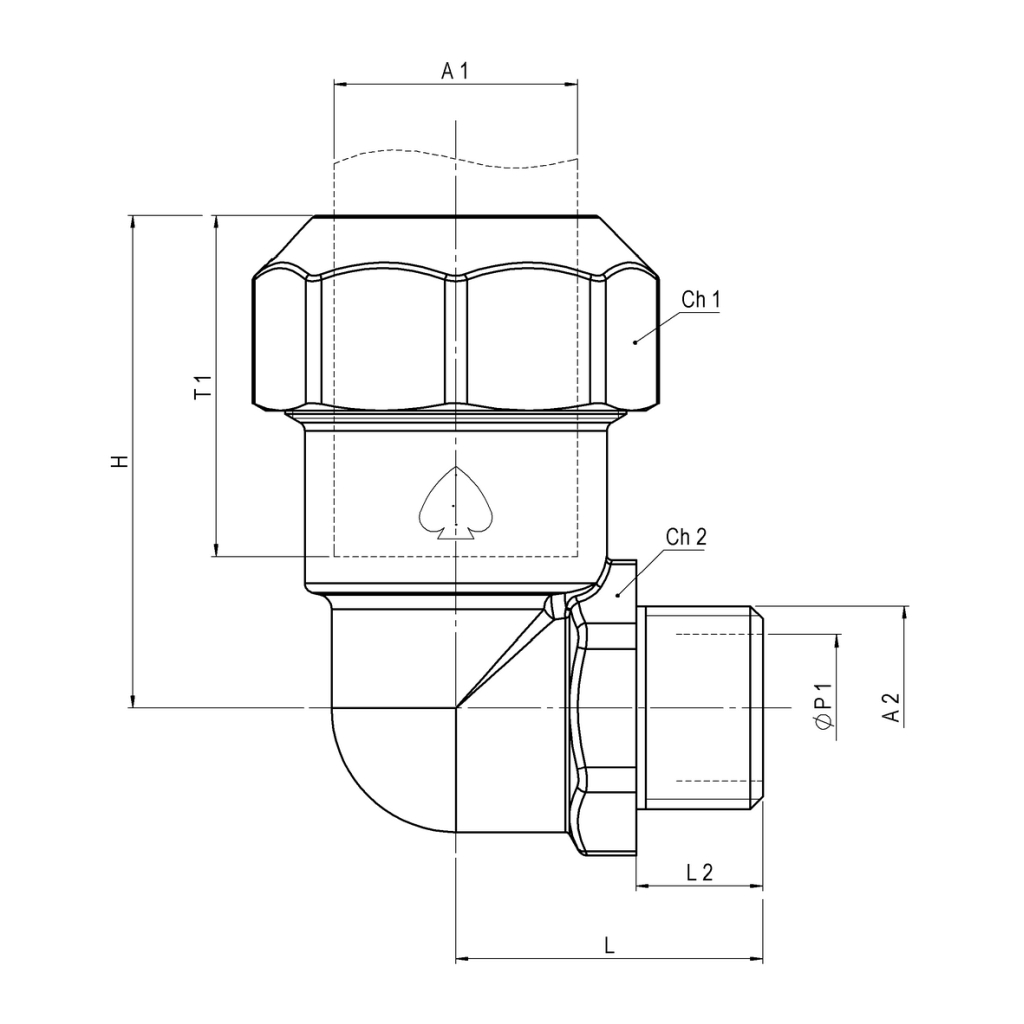

| Névleges átmérő | Cikkszám | Méretek (mm) | PN-MOP | Súly (kg) | ||||||||
| L | L2 | H | A1 | A2 | ØP1 | Ch1 | Ch2 | T1 | ||||
| 1/2" | 080449723005000 | 28,5 | 13 | 42 | Ø20 | G1/2" | 15 | ott.32 | es.22 | 29 | PN16 | 0,115 |
| 3/4" | 080449723007500 | 33 | 14,5 | 51 | Ø25 | G3/4" | 20 | ott.39 | es.27 | 36 | PN16 | 0,195 |
| 1" | 080449723010000 | 40 | 16,5 | 60,5 | Ø32 | G1" | 25 | ott.49 | es.34 | 42,5 | PN16 | 0,356 |
| 1.1/4" | 080449723012500 | 48 | 19 | 75 | Ø40 | G1.1/4" | 32 | ott.58 | es.43 | 52,5 | PN16 | 0,581 |
| 1.1/2" | 080449723015000 | 54 | 19 | 88 | Ø50 | G1.1/2" | 40 | ott.71 | ott.49 | 62,5 | PN16 | 0,849 |
| 2" | 080449723020000 | 65 | 23 | 110 | Ø63 | G2" | 50 | ott.88.5 | ott.61 | 77 | PN16 | 1,522 |
