FŐ TULAJDONSÁGOK
Felhasználási terület
Mérettartomány
1/2"–3"
Test és anya
Kovácsolt CW617N sárgaréz az EN 12165 szabvány szerint
Húzásbiztosító gyűrű
Gyűrű
CW614N sárgaréz az EN 12168 szabvány szerint, rúdanyagból kimunkálva
O-gyűrű
NBR
Menet
EN ISO 228/1
Megengedett üzemi hőmérséklet
0 °C – +40 °C (KPE cső miatt)
Javasolt beépítés
https://interex-waga.hu/greiner-szereles

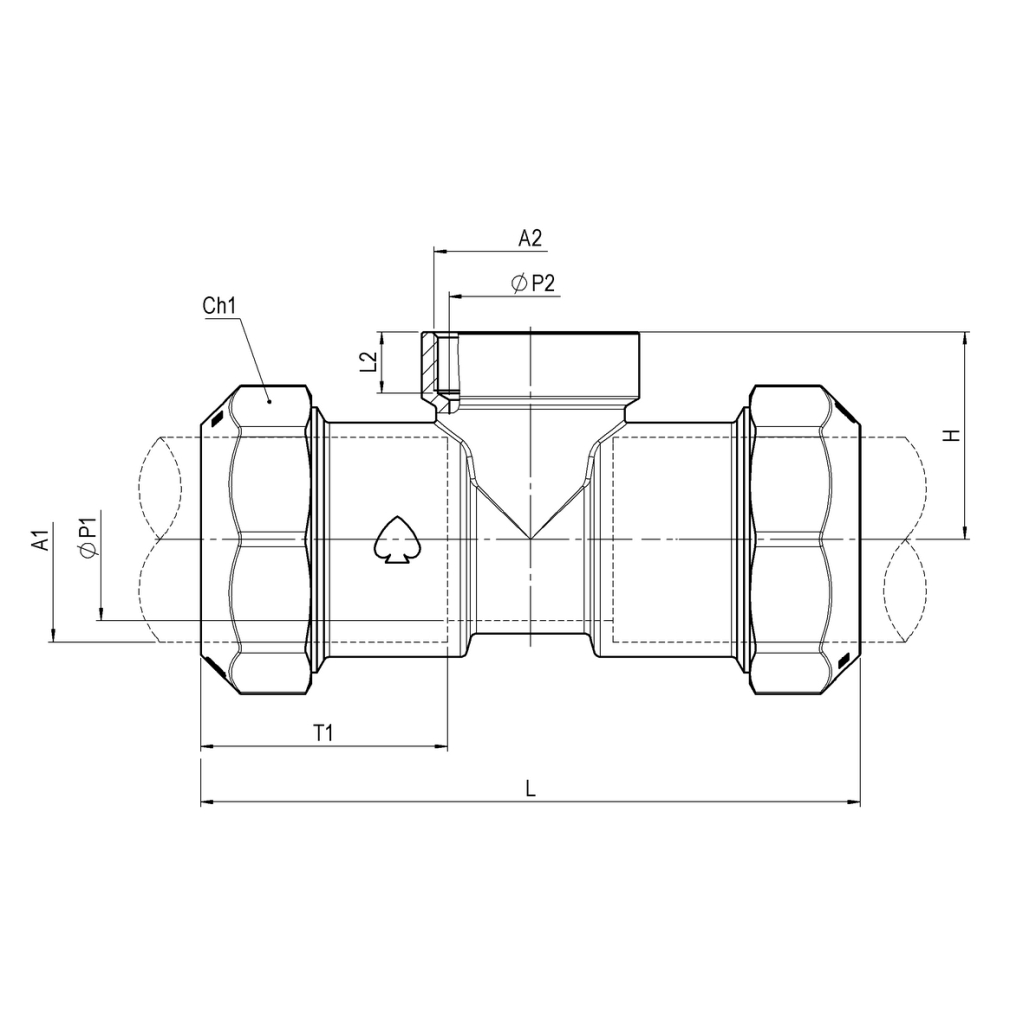

| Névleges átmérő | Cikkszám | Méretek (mm) | PN-MOP | Súly (kg) | ||||||||
| L | L2 | A1 | A2 | ØP1 | ØP2 | Ch1 | H | T1 | ||||
| 1/2" | 080449568005000 | 74,4 | 10 | Ø20 | G1/2" | 15 | ott.32 | 27 | 29,2 | PN16 | 0,183 | |
| 3/4" | 080449568007500 | 93,8 | 13 | Ø25 | G3/4" | 20 | ott.39 | 33 | 36,4 | PN16 | 0,295 | |
| 1" | 080449568010000 | 110,8 | 14,5 | Ø32 | G1" | 25 | ott.49 | 39,5 | 42,4 | PN16 | 0,545 | |
| 1.1/4" | 080449568012500 | 138 | 16,5 | Ø40 | G1.1/4" | 32 | ott.58 | 46 | 52,5 | PN16 | 0,849 | |
| 1.1/2" | 080449568015000 | 165,8 | 19 | Ø50 | G1.1/2" | 40 | ott.71 | 55 | 62,4 | PN16 | 1,363 | |
| 2" | 080449568020000 | 205 | 19 | Ø63 | G2" | 50 | ott.88.5 | 64 | 77 | PN16 | 2,387 | |
| 2.1/2" | 080449568025000 | 231 | 23 | Ø75 | G2.1/2" | 63 | 62 | ott.109 | 76 | 83,5 | PN16 | 4,340 |
| 3" | 080449568030000 | 260 | 26,5 | Ø90 | G3" | 75 | 74 | ott.129 | 90 | 92 | PN16 | 6,670 |
