FŐ TULAJDONSÁGOK
Felhasználási terület
Mérettartomány
1/2"–2"
Test és anya
Kovácsolt CW617N sárgaréz az EN 12165 szabvány szerint
Húzásbiztosító gyűrű
Gyűrű
CW614N sárgaréz az EN 12168 szabvány szerint, rúdanyagból kimunkálva
O-gyűrű
NBR
Menet
EN ISO 228/1
Megengedett üzemi hőmérséklet
0 °C – +40 °C (KPE cső miatt)
Javasolt beépítés
https://interex-waga.hu/greiner-szereles

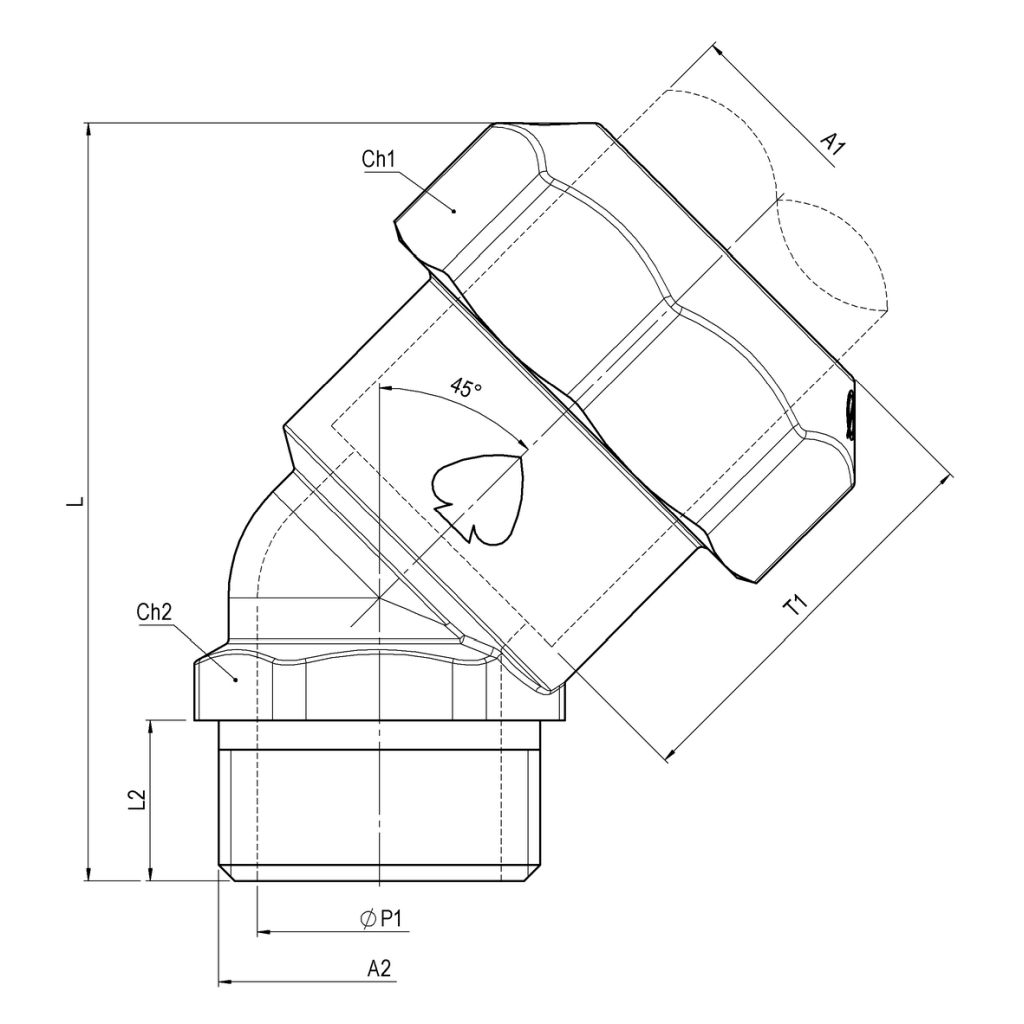

| Névleges átmérő | Cikkszám | Méretek (mm) | PN-MOP | Súly (kg) | |||||||
| L | L2 | A1 | A2 | ØP1 | Ch1 | Ch2 | T1 | ||||
| 1/2" | 080449423005000 | 55 | 13 | Ø20 | G1/2" | 15 | ott.32 | es.22 | 29 | PN16 | 0,100 |
| 3/4" | 080449423007500 | 65,6 | 14,5 | Ø25 | G3/4" | 20 | ott.39 | es.28 | 36,4 | PN16 | 0,180 |
| 1" | 080449423010000 | 73 | 16,5 | Ø32 | G1" | 25 | ott.49 | es.34 | 42,5 | PN16 | 0,310 |
| 1.1/4" | 080449423012500 | 97 | 19 | Ø40 | G1.1/4" | 32 | ott.58 | es.43 | 52,5 | PN16 | 0,520 |
| 1.1/2" | 080449423015000 | 114 | 19 | Ø50 | G1.1/2" | 40 | ott.71 | ott.49 | 62,5 | PN16 | 0,760 |
| 2" | 080449423020000 | 141 | 23 | Ø63 | G2" | 50 | ott.88.5 | ott.61 | 77 | PN16 | 1,390 |
