FŐ TULAJDONSÁGOK
Felhasználási terület
PE és PVC csövekre
Mérettartomány
1/2"–4"
Test és anya
Kovácsolt CW617N sárgaréz az EN 12165 szabvány szerint
Húzásbiztosító gyűrű
Gyűrű
CW614N sárgaréz az EN 12168 szabvány szerint, rúdanyagból kimunkálva
O-gyűrű
NBR
Feszítőcsavarok
Horganyzott acél vagy rozsdamentes acél
Menet
EN ISO 228/1
Megengedett üzemi hőmérséklet
0 °C – +40 °C (KPE cső miatt)
Javasolt beépítés
https://interex-waga.hu/greiner-szereles

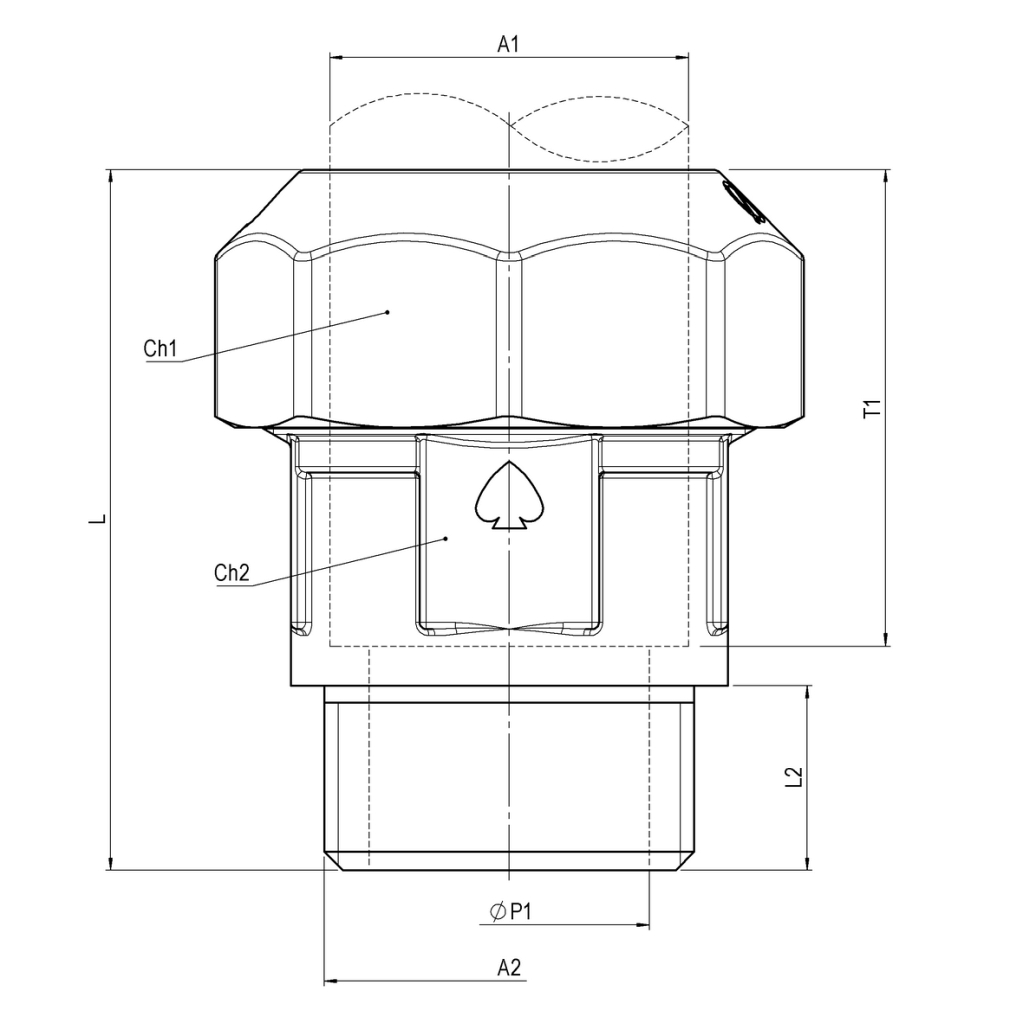

| Névleges átmérő | Cikkszám | Méretek (mm) | PN-MOP | Súly (kg) | ||||||||
| L | L2 | A1 | A2 | ØP1 | Ch1 | Ch2 | T1 | ØD1 | ||||
| 1/2" | 080449323005000 | 44,7 | 13 | Ø20 | G1/2" | 15 | ott.32 | ch.25 | 29,2 | PN16 | 0,093 | |
| 3/4" | 080449323007500 | 54 | 14,5 | Ø25 | G3/4" | 20 | ott.39 | ch.31 | 36,5 | PN16 | 0,139 | |
| 1" | 080449323010000 | 62,5 | 16,5 | Ø32 | G1" | 25 | ott.49 | ch.39 | 42,5 | PN16 | 0,259 | |
| 1.1/4" | 080449323012500 | 75,6 | 19 | Ø40 | G1.1/4" | 32 | ott.58 | ch.48 | 52,6 | PN16 | 0,423 | |
| 1.1/2" | 080449323015000 | 86,5 | 19 | Ø50 | G1.1/2" | 40 | ott.71 | ch.58 | 62,5 | PN16 | 0,621 | |
| 2" | 080449323020000 | 105,5 | 23 | Ø63 | G2" | 50 | ott.88.5 | ch.72 | 77 | PN16 | 1,119 | |
| 2.1/2" | 080449323025000 | 120,5 | 26,5 | Ø75 | G2.1/2" | 63 | ch.85 | 88,5 | 144 | PN16 | 2,100 | |
| 3" | 080449323030000 | 136 | 30 | Ø90 | G3" | 75 | ch.101 | 99,5 | 162 | PN16 | 3,030 | |
| 4" | 080449323040000 | 157,7 | 37 | Ø110 | G4" | 100 | ch.124 | 113,7 | 178 | PN16 | 4,920 | |
