FŐ TULAJDONSÁGOK
Felhasználási terület
Mérettartomány
1/2"–2"
Test és anya
Kovácsolt CW617N sárgaréz az EN 12165 szabvány szerint
Húzásbiztosító gyűrű
Gyűrű
CW614N sárgaréz az EN 12168 szabvány szerint, rúdanyagból kimunkálva
O-gyűrű
NBR
Menet
EN ISO 228/1
Megengedett üzemi hőmérséklet
0 °C – +40 °C (KPE cső miatt)
Javasolt beépítés
https://interex-waga.hu/greiner-szereles

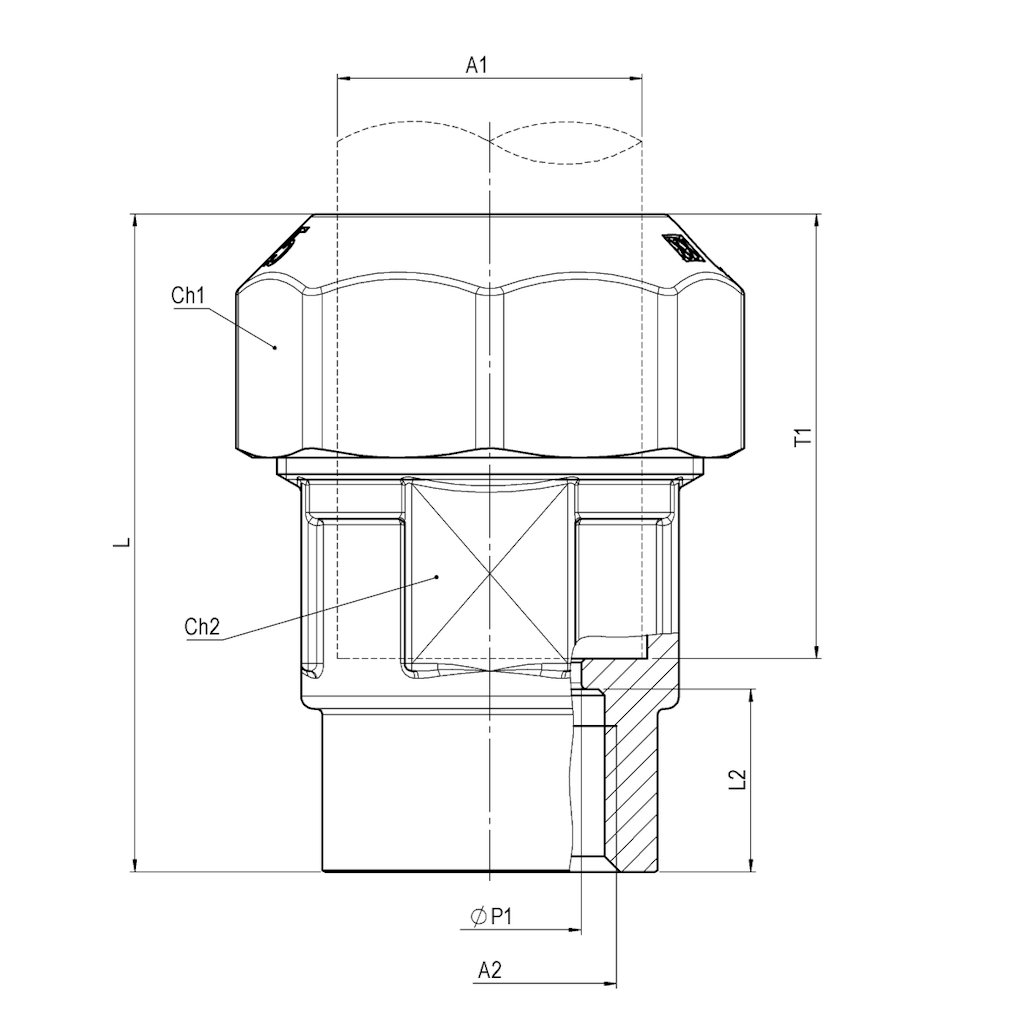

| Névleges átmérő | PE tok | Cikkszám | Méretek (mm) | PN-MOP | Súly (kg) | |||||||
| L | L2 | A1 | A2 | ØP1 | Ch1 | Ch2 | T1 | |||||
| 1/2" | 25 | 080449300063200 | 54 | 13 | Ø25 | G1/2" | 15 | ott.39 | ch.31 | 36,5 | PN16 | 0,160 |
| 3/4" | 32 | 080449300063800 | 63 | 18 | Ø32 | G3/4" | 20 | ott.49 | ch.39 | 42,5 | PN16 | 0,270 |
| 1" | 25 | 080449300064100 | 55 | 16,5 | Ø25 | G1" | 20 | ott.39 | es.39 | 36,5 | PN16 | 0,200 |
| 1" | 40 | 080449300064200 | 76 | 17 | Ø40 | G1" | 25 | ott.58 | ch.48 | 52,5 | PN16 | 0,460 |
| 1.1/4" | 32 | 080449300064300 | 64 | 17 | Ø32 | G1.1/4" | 25 | ott.49 | ott.48 | 42,5 | PN16 | 0,300 |
| 1.1/4" | 50 | 080449300064500 | 86,3 | 18 | Ø50 | G1.1/4" | 39,2 | ott.71 | ch.58 | 62,3 | PN16 | 0,690 |
| 1.1/2" | 40 | 080449300064600 | 78 | 21,4 | Ø40 | G1.1/2" | 32 | ott.58 | ott.56 | 52,5 | PN16 | 0,500 |
| 2" | 50 | 080449300065200 | 92 | 25,7 | Ø50 | G2" | 40 | ott.71 | ott.66 | 62 | PN16 | 0,740 |
