FŐ TULAJDONSÁGOK
Felhasználási terület
Mérettartomány
1/2"–2"
Test és anya
Kovácsolt CW617N sárgaréz az EN 12165 szabvány szerint
Húzásbiztosító gyűrű
CW614N sárgaréz az EN 12168 szabvány szerint, rúdanyagból kimunkálva, krómbevonattal
Gyűrű
CW614N sárgaréz az EN 12168 szabvány szerint, rúdanyagból kimunkálva
Tömítés
NBR
Menet
EN ISO 228/1
Megengedett üzemi hőmérséklet
0 °C – +80 °C
Javasolt beépítés
https://interex-waga.hu/greiner-szereles

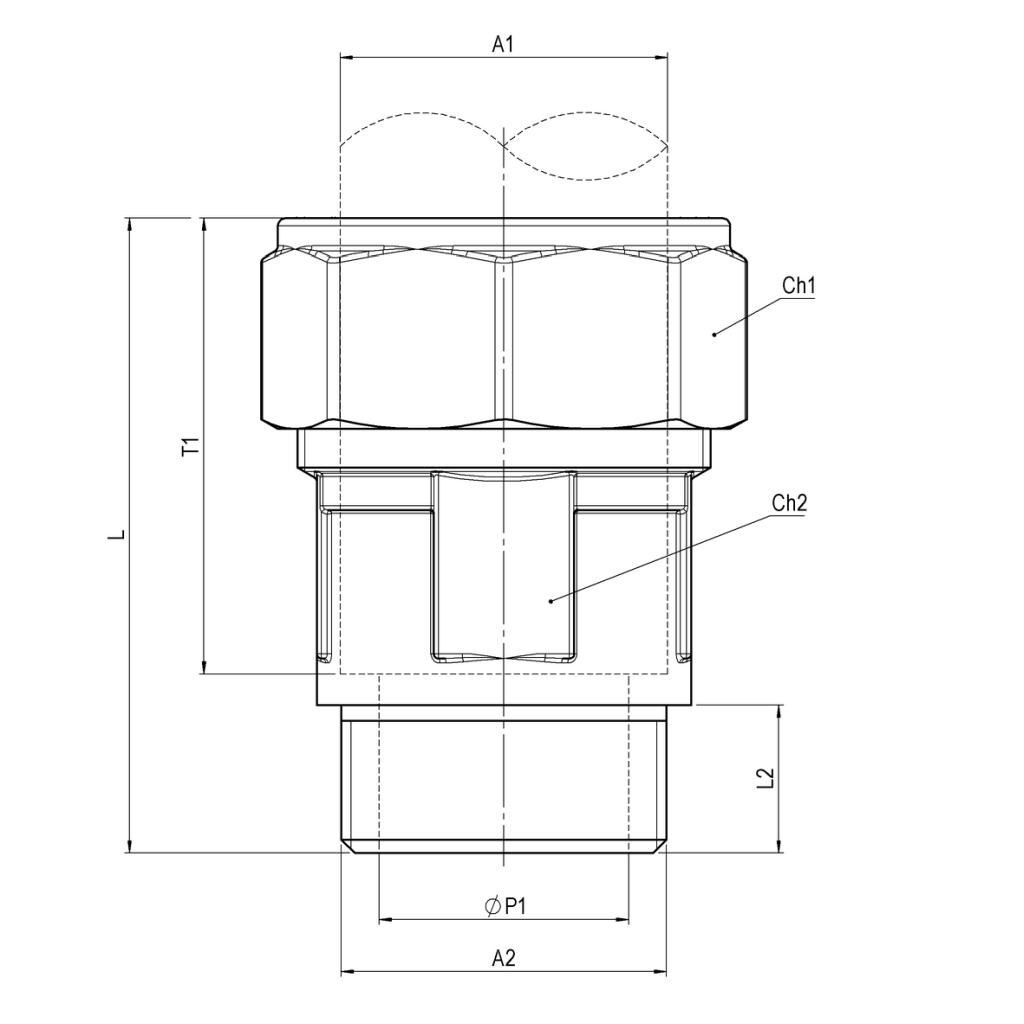

| Névleges átmérő | Cikkszám | Méretek (mm) | PN-MOP | Súly (kg) | |||||||
| L | L2 | A1 | A2 | ØP1 | Ch1 | Ch2 | T1 | ||||
| 1/2" | 080344323005000 | 45,2 | 13 | 1/2" | G1/2" | 15 | ott.34 | ch.25 | 29,7 | PN16 | 0,110 |
| 3/4" | 080344323007500 | 51,8 | 14,5 | 3/4" | G3/4" | 20 | ott.40 | ch.31 | 34,3 | PN16 | 0,160 |
| 1" | 080344323010000 | 63,8 | 16,5 | 1" | G1" | 25 | ott.48 | ch.39 | 43,8 | PN16 | 0,270 |
| 1.1/4" | 080344323012500 | 81,4 | 19 | 1.1/4" | G1.1/4" | 32 | ott.58 | ch.48 | 58,4 | PN16 | 0,450 |
| 1.1/2" | 080344323015000 | 95 | 19 | 1.1/2" | G1.1/2" | 40 | ott.71 | ch.58 | 71 | PN16 | 0,840 |
| 2" | 080344323020000 | 110,7 | 23 | 2" | G2" | 50 | ott.88.5 | ch.72 | 82,2 | PN16 | 1,550 |
