FŐ TULAJDONSÁGOK
Mérettartomány
1/4"–2.1/2"
Test és csapvég
Kovácsolt, nikkelezett CW617N sárgaréz az EN 12165 szabvány szerint
Golyó
Kemény krómbevonattal ellátott CW617N sárgaréz az EN 12165 szabvány szerint
Tömítés
Teflon (PTFE)
O-gyűrű
Gázra alkalmas viton
Működtetés
Sárga T-karral
Többi alkatrész
Európai szabvány szerinti sárgaréz
Menet
EN 10226-1 (ISO 7/1)
Megengedett üzemi hőmérséklet
-20 °C – +60 °C
Javasolt beépítés
https://interex-waga.hu/greiner-szereles

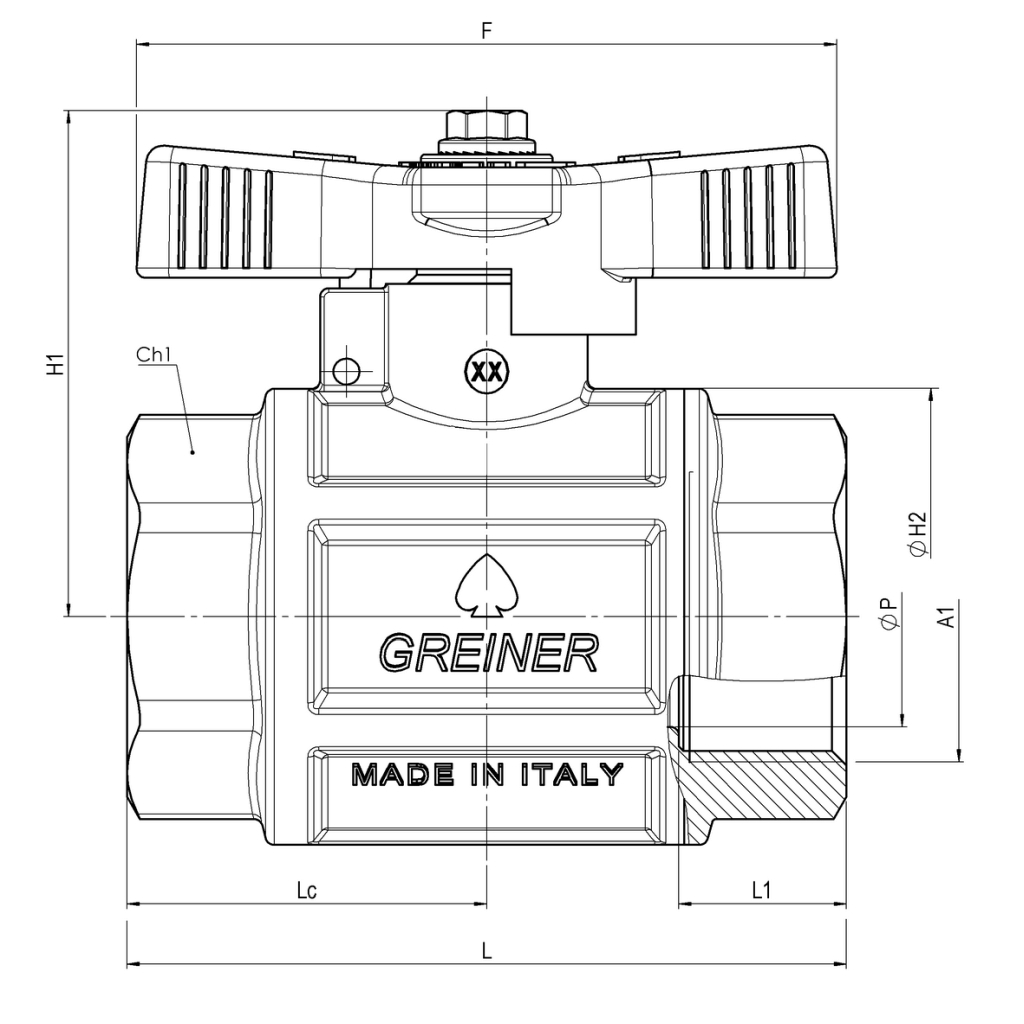

| Névleges átmérő (x beép. hossz) | Cikkszám | Méretek (mm) | PN-MOP | Súly (kg) | ||||||||
| F | L | L1 | A1 | H1 | ØH2 | ØP | Lc | Ch1 | ||||
| 1/4" | 080654800002500 | 56 | 50 | 11 | Rp1/4" | 45 | 25,5 | 10 | 25 | es.22 | MOP16 | 0,203 |
| 3/8" | 080654800003800 | 56 | 50 | 11,4 | Rp3/8" | 45 | 25,5 | 10 | 25 | es.22 | MOP16 | 0,203 |
| 1/2" | 080654800005000 | 60 | 58,4 | 15 | Rp1/2" | 47,5 | 33 | 15 | 29,2 | es.27 | MOP16 | 0,272 |
| 3/4" | 080654800007500 | 80 | 68,5 | 16,3 | Rp3/4" | 53,5 | 42,5 | 20 | 34,25 | es.33 | MOP16 | 0,498 |
| 3/4"x75mm | 080654800007554 | 80 | 76 | 16,3 | Rp3/4" | 53,2 | 42,5 | 20 | 34,25 | es.33 | MOP16 | 0,536 |
| 1" | 080654800010000 | 80 | 82 | 19,1 | Rp1" | 57,7 | 52 | 25 | 41 | es.41 | MOP16 | 0,794 |
| 1"x91mm | 080654800010054 | 80 | 91 | 19,1 | Rp1" | 57,5 | 52 | 25 | 41 | es.41 | MOP16 | 0,849 |
| 1.1/4" | 080654800012500 | 110 | 93 | 21,4 | Rp1.1/4" | 70,7 | 63 | 32 | 46,5 | ott.50 | MOP16 | 1,183 |
| 1.1/2" | 080654800015000 | 110 | 105 | 21,4 | Rp1.1/2" | 76 | 77 | 40 | 52,5 | ott.56 | MOP16 | 1,762 |
| 2" | 080654800020000 | 140 | 125 | 25,7 | Rp2" | 92 | 93 | 50 | 62,5 | ott.70 | MOP16 | 2,817 |
| 2.1/2" | 080654800025000 | 140 | 150 | 30,2 | Rp2.1/2" | 102,5 | 114 | 63 | 75 | ott.86 | MOP5 | 4,293 |
