FŐ TULAJDONSÁGOK
Felhasználási terület
Vízre: acél, öntöttvas és azbesztcement csövekre
Mérettartomány
DN 50–600
Test anyaga
Gömbgrafitos öntöttvas GGG40 az EN 1563 szerint
Bevonat
Epoxipor bevonat BLU RAL 5015
Kengyel
Rozsdamentes acél A2
Csavarok
Rozsdamentes acél A2
Anyák
Rozsdamentes acél A4
Tömítés
NBR gumi
Megengedett üzemi nyomás
Maximum hőmérséklet
80 °C
Javasolt meghúzási nyomaték
60 Nm

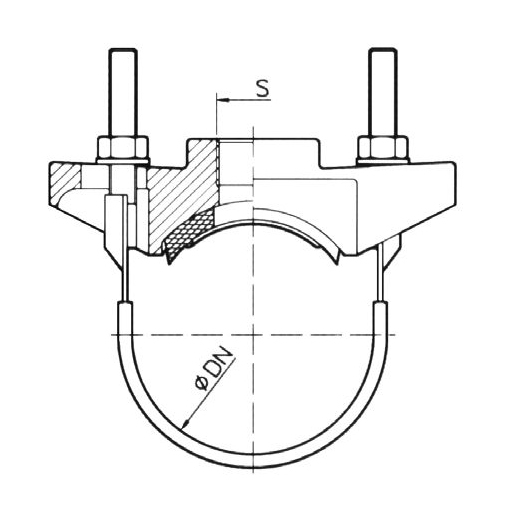

| Leágazás (S) | 3/4" | 1" | 1.1/4" | 1.1/2" | 2" | 3" |
| DN | Súly (kg) | |||||
| 50 | 1,180 | 1,090 | 1,145 | 1,130 | ||
| 60 | 1,195 | 1,110 | 1,165 | 1,150 | ||
| 65 | 1,195 | 1,110 | 1,165 | 1,150 | ||
| 70 | 1,195 | 1,110 | 1,165 | 1,150 | ||
| 80 | 1,760 | 1,790 | 1,785 | 1,775 | 1,690 | |
| 90 | 1,800 | 1,835 | 1,825 | 1,815 | 1,730 | |
| 100 | 1,810 | 1,840 | 1,830 | 1,825 | 1,740 | |
| 125 | 2,055 | 1,965 | 2,025 | 1,940 | 1,865 | 4,270 |
| 150 | 2,110 | 2,020 | 2,075 | 1,995 | 1,920 | 4,380 |
| 175 | 2,160 | 2,065 | 2,125 | 2,045 | 1,965 | 4,475 |
| 200 | 2,430 | 2,380 | 2,420 | 2,255 | 2,150 | 4,550 |
| 225 | 2,500 | 2,450 | 2,485 | 2,325 | 2,220 | 4,690 |
| 250 | 2,560 | 2,510 | 2,545 | 2,385 | 2,275 | 4,810 |
| 275 | 2,585 | 2,535 | 2,570 | 2,405 | 2,300 | 5,035 |
| 300 | 2,675 | 2,620 | 2,660 | 2,495 | 2,390 | 6,695 |
| 350 | 6,800 | |||||
| 400 | 7,050 | |||||
| 450 | 9,110 | |||||
| 500 | 9,405 | |||||
| 600 | 9,695 | |||||
