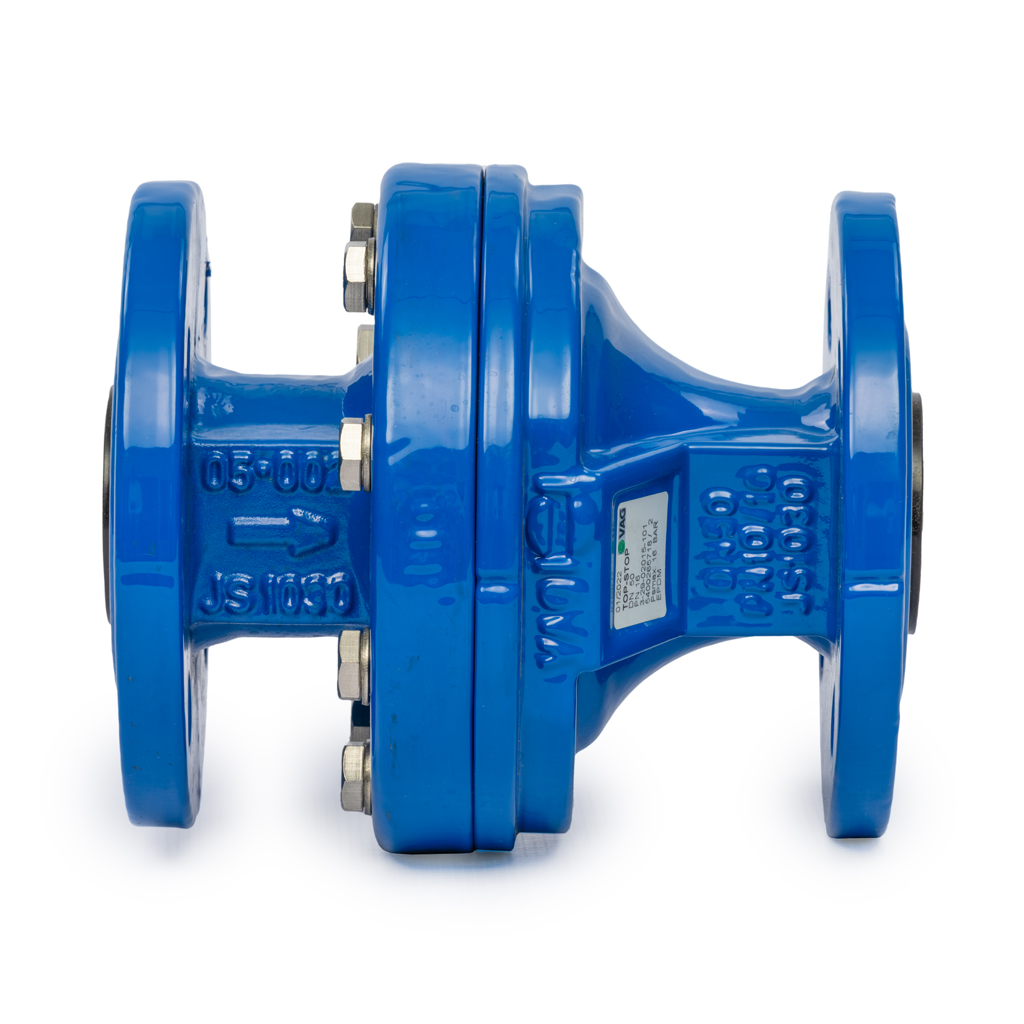

TOP STOP

MEMBRÁNOS VISSZACSAPÓ

Termék adatlap letöltése

Használati útmutatók

Szerelési videók

PDF katalógus letöltése

FŐ TULAJDONSÁGOK

Felhasználási terület
Víz

Mérettartomány
DN 40–400

Nyomásosztály

DN 40–300: PN 16
DN 200–400: PN10

Termékjellemzők

Lágytömítésű az EN 16767 szerint
Beépítési hossz EN 558, 48. alapsorozat (DIN 3202, F6) szerint
EN 1092-2 szerinti karimás csatlakozás
Kompakt kialakítás
Nyomáshullámok optimális csillapítása előfeszített, rugalmas membránnal
Nagyon gyors, halk zárás
Nincsenek mechanikusan mozgó alkatrészek
Beépítés bármely pozícióban
Két menetes dugóval bypass beépítéséhez

Anyagok

Test és megvezetés: gömbgrafitos öntöttvas EN-GJS-400-15 (GGG-40)
Kerek membrán: EPDM

Korrózióvédelem
Kívül-belül epoxibevonat a GSK szerint

Maximális üzemi közeghőmérséklet
50 °C

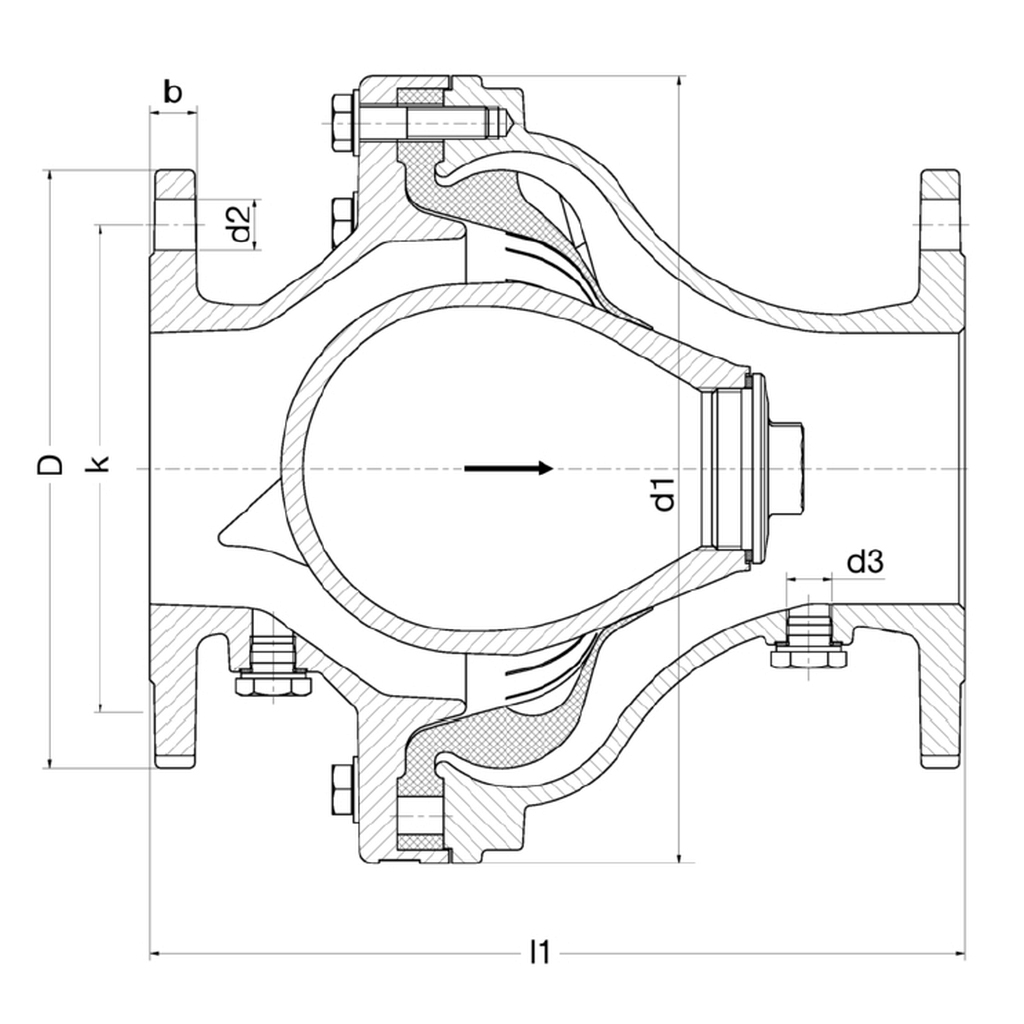

PN 10
DN		200	250	300	350	400
D	[mm]	340	400	455	505	565
b	[mm]	20	22	24,5	30	32
Menet d3	[inch]	3/8	1/2	3/4	3/4	3/4
k	[mm]	295	350	400	460	515
Membrán méret		5	6	7	8	9
d1	[mm]	378	448	552	645	720
d2	[mm]	23	23	23	22	26
I1	[mm]	500	600	700	800	900
Furatok száma	[db]	8	12	12	16	16
Súly kb.	[kg]	69,50	110,00	172,50	280,00	390,00
Térfogat kb.	[m³]	0,080	0,130	0,235	0,365	0,510

PN 16
DN		40	50	65	80	100	125	150	200	250	300
D	[mm]	150	165	185	200	220	250	285	340	400	455
b	[mm]	19	19	19	19	19	19	19	20	22	24,5
Menet d3	[inch]	1/4	1/4	3/8	3/8	3/8	3/8	3/8	3/8	1/2	3/4
k	[mm]	110	125	145	160	180	210	240	295	355	410
Membrán méret		1	2	3	3	4	4	4	5	6	7
d1	[mm]	150	175	220	220	290	290	290	378	448	552
d2	[mm]	19	19	19	19	19	19	23	23	28	28
I1	[mm]	180	200	240	260	300	350	400	500	600	700
Furatok száma	[db]	4	4	4	8	8	8	8	12	12	12
Súly kb.	[kg]	8,70	11,00	16,90	18,00	28,30	32,50	38,00	69,50	110,00	172,50
Térfogat kb.	[m³]	0,005	0,007	0,010	0,014	0,016	0,035	0,040	0,080	0,130	0,235
