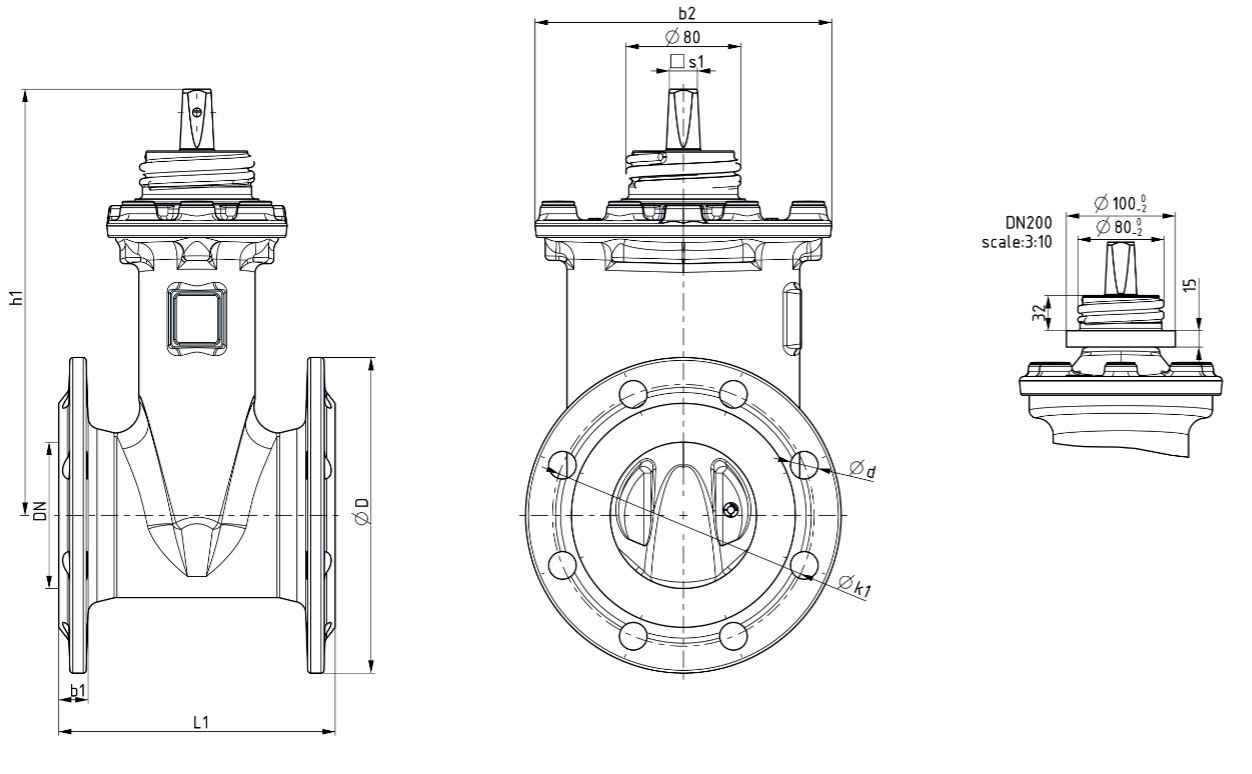

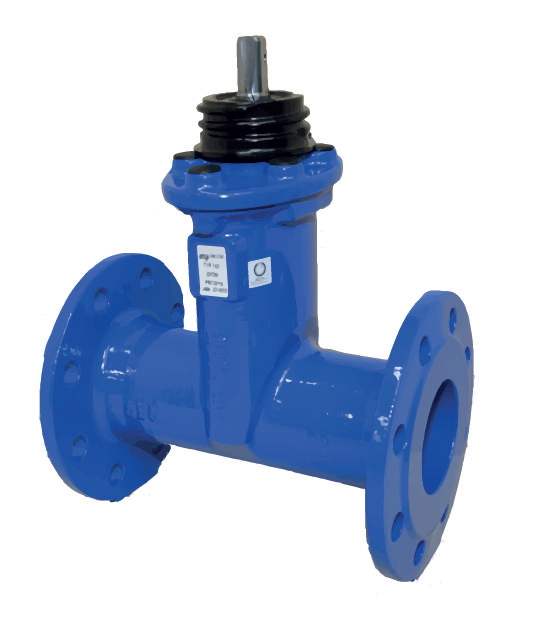

Art. 735, 740

TOLÓZÁR

DN 50 65 80 100 125 150 200 250 300 350 400 500 600
D [mm] 165 185 200 220 250 285 340 400 455 520 580 715 840
L1 (F4 rövid) [mm] 150 170 180 190 200 210 230 250 270 290 310 350 390
L1 (F5 hosszú) [mm] 250 270 280 300 325 350 400 450 500 550 600 700 /
b1 [mm] 19 19 19 19 19 19 20 22 24,5 26,5 28 31 36
b2 [mm] 151 165 172 204 248 278 362 430 485 585 585 730 860
d2 PN10/PN16 [mm] 19 19 19 19 19 23 23 23/28 23/28 23/28 28/31 28/34 31/37
H [mm] 210 235 265 293 343 380 465 573 675 820 820 1040 1240
k1 PN10 [mm] 125 145 160 180 210 240 295 350 400 460 515 620 725
k1 PN16 [mm] 125 145 160 180 210 240 295 355 410 470 525 650 770
s1 [mm] 14 17 17 19 19 19 24 27 27 32 32 32 32
D1 [mm] 200 250 250 300 300 300 400 500 500 600 600 800 800
Furatok száma PN10 / PN16 4 4 8 8 8 8 8/12 12 12 16 16 20 20
Fordulatok száma 10 13 16 20 25 30 40 42 50 37 37 48 60
MOT az EN 1074-2 szerint [Nm] 50 65 80 100 125 150 200 250 300 350 400 500 600
Max. nyomaték a teljes záráshoz [Nm] / Minimálisan szükséges hajtóműnyomaték [Nm] Dp = 16 bar 30 30 35 40 65 65 120 140 220 280 280 320 430
Dp = 10 bar 30 30 35 40 60 60 110 130 200 250 250 310 400
Súly kb. (F4 rövid) [kg] 9,00 11,20 13,80 16,60 24,00 31,00 57,00 93,20 134,1 212,00 226,00 438,00 637,00
Súly kb. (F5 hosszú) [kg] 9,50 11,90 14,80 18,20 27,00 35,00 64,00 104,50 146,50 228,00 243,00 509,00 /
