TOK-TOK ÖSSZEKÖTŐ IDOM

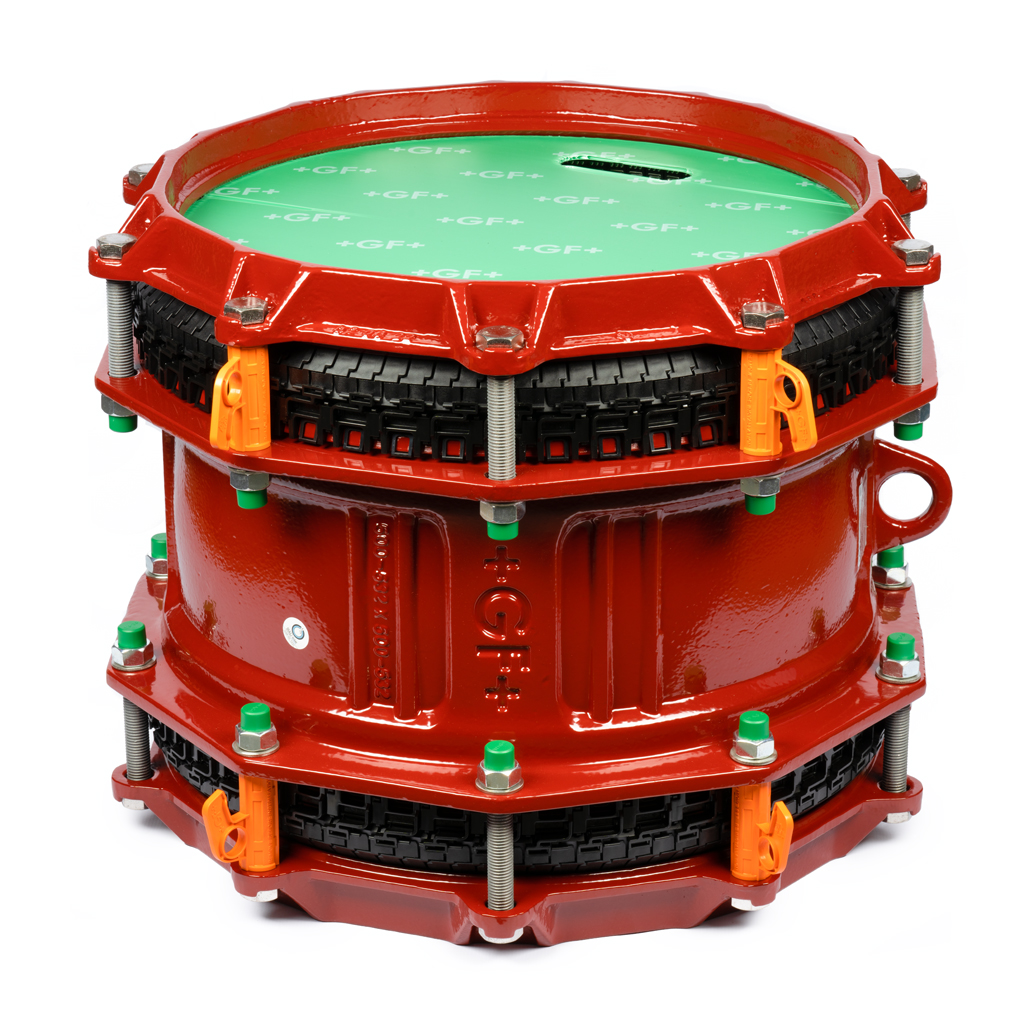

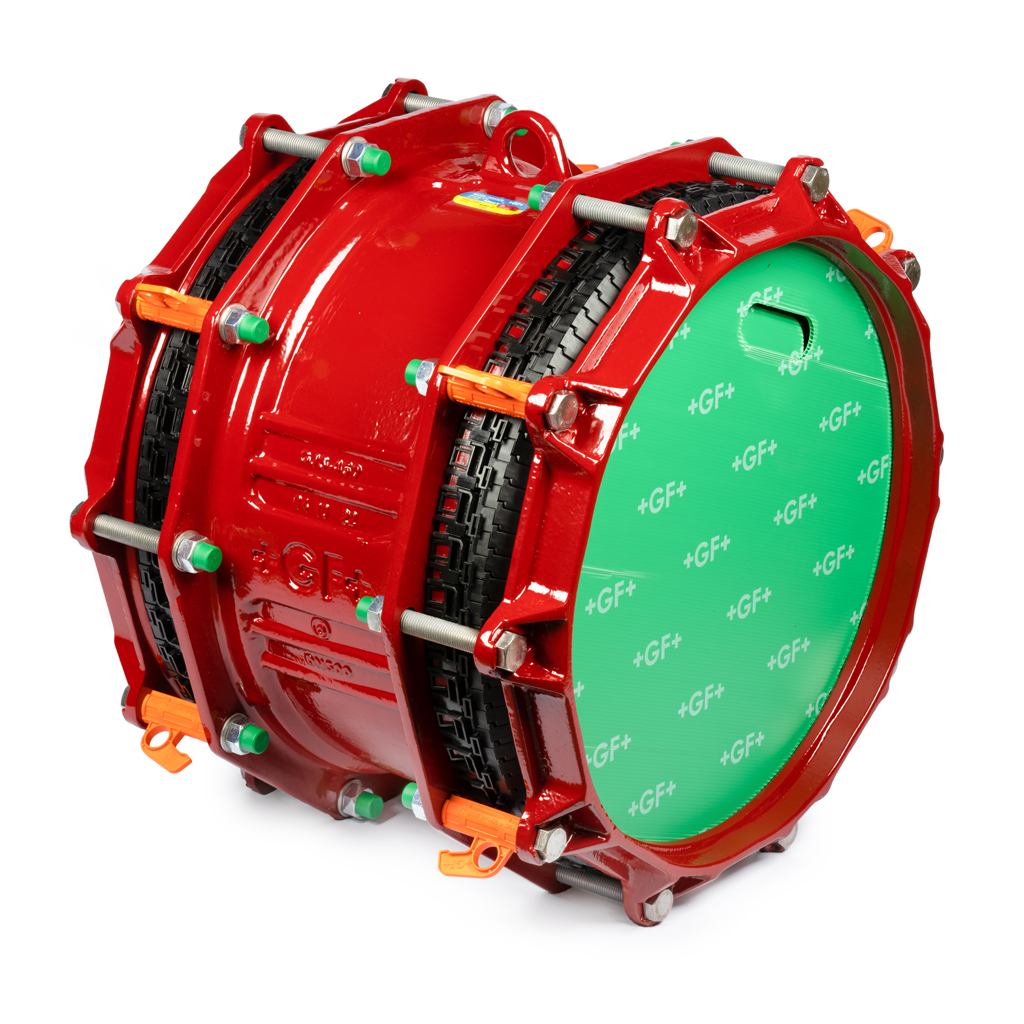

MULTI/JOINT® 3000 PLUS

NEM HÚZÁSBIZTOS

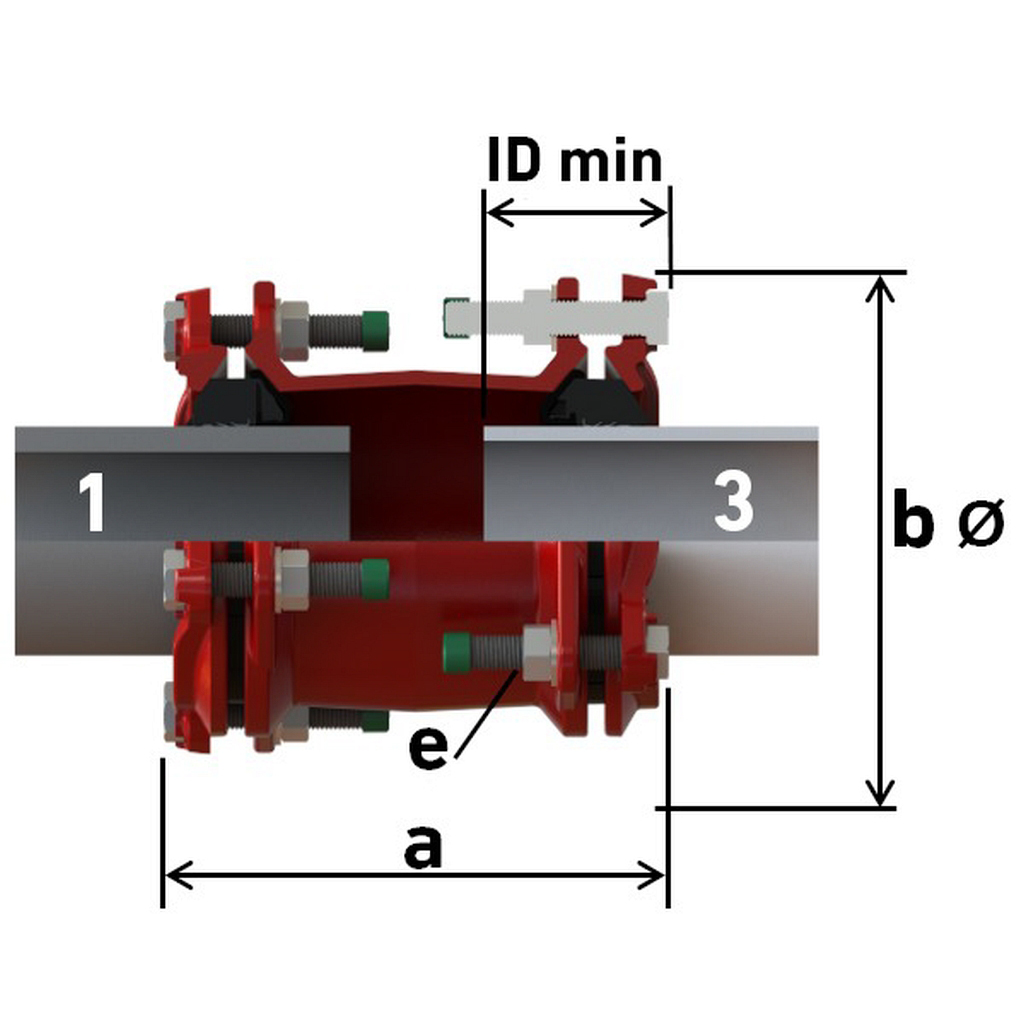

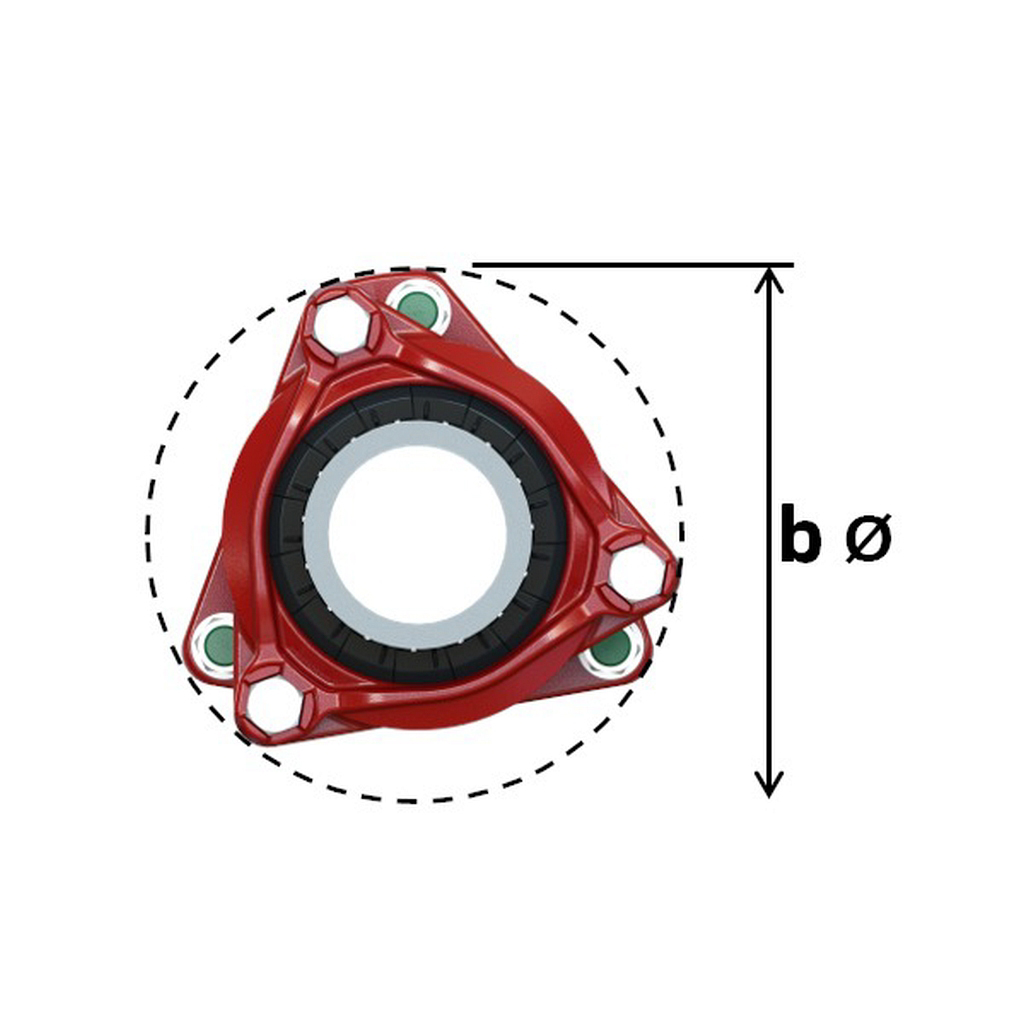

DN Átfogás (mm) Cikkszám Méretek (mm) Súly (kg) Megengedett üzemi nyomás (bar)
1. tok (1) 2. tok (3) a b ID min.** e víz gáz
50 46 ‐ 71 46 ‐ 71 710300005000000 206 ‐ 250 170 84 3xM12 4,90 25 8
65 63 ‐ 90 63 ‐ 90 710300006500000 215 ‐ 261 191 84 3xM12 5,80 25 8
80 84 ‐ 105 84 ‐ 105 710300008000000 218 ‐ 262 210 84 3xM12 7,50 25 8
100 104 ‐ 132 104 ‐ 132 710300010000000 228 ‐ 280 241 90 3xM16 9,20 25 8
125 132 ‐ 155 132 ‐ 155 710300012500000 240 ‐ 286 270 90 4xM16 12,10 25 8
150 154 ‐ 192 154 ‐ 192 710300015000000 278 ‐ 352 312 110 4xM16 17,40 25 8
200 192 ‐ 232 192 ‐ 232 710300020000000 303 ‐ 377 371 110 6xM16 29,80 25 8
225 230 ‐ 268 230 ‐ 268 710300022500000 350 ‐ 426 415 125 6xM20 40,00 25 8
250 267 ‐ 310 267 ‐ 310 710300025000000 377 ‐ 462 445 130 6xM20 44,20 25 8
300 315 ‐ 356 315 ‐ 356 710300030000000 384 ‐ 460 495 130 8xM20 57,40 25 8
350 352 ‐ 393 352 ‐ 393 710300035000000 380 ‐ 470 534 130 8xM20 74,00 25 8
400 392 ‐ 433 392 ‐ 433 710300040000000 380 ‐ 470 574 135 10xM20 72,40 25 8
425 432 ‐ 464 432 ‐ 464 710300042500000 460 ‐ 535 623 160 10xM20 96,80 16 8
450 450 ‐ 482 450 ‐ 482 710300045000000 460 ‐ 535 641 160 10xM20 100,20 16 8
475 481 ‐ 513 481 ‐ 513 710300047500000 460 ‐ 535 672 160 10xM20 105,40 16 8
500 500 ‐ 532 500 ‐ 532 710300050000000 460 ‐ 535 691 160 10xM20 99,90 16 8
550 548 ‐ 580 548 ‐ 580 710300055000000 460 ‐ 535 739 160 12xM20 121,80 16 8
600 605 ‐ 637 605 ‐ 637 710300060000000 480 ‐ 555 796 170 14xM20 146,00 16 8
** Minimális betolási mélység
