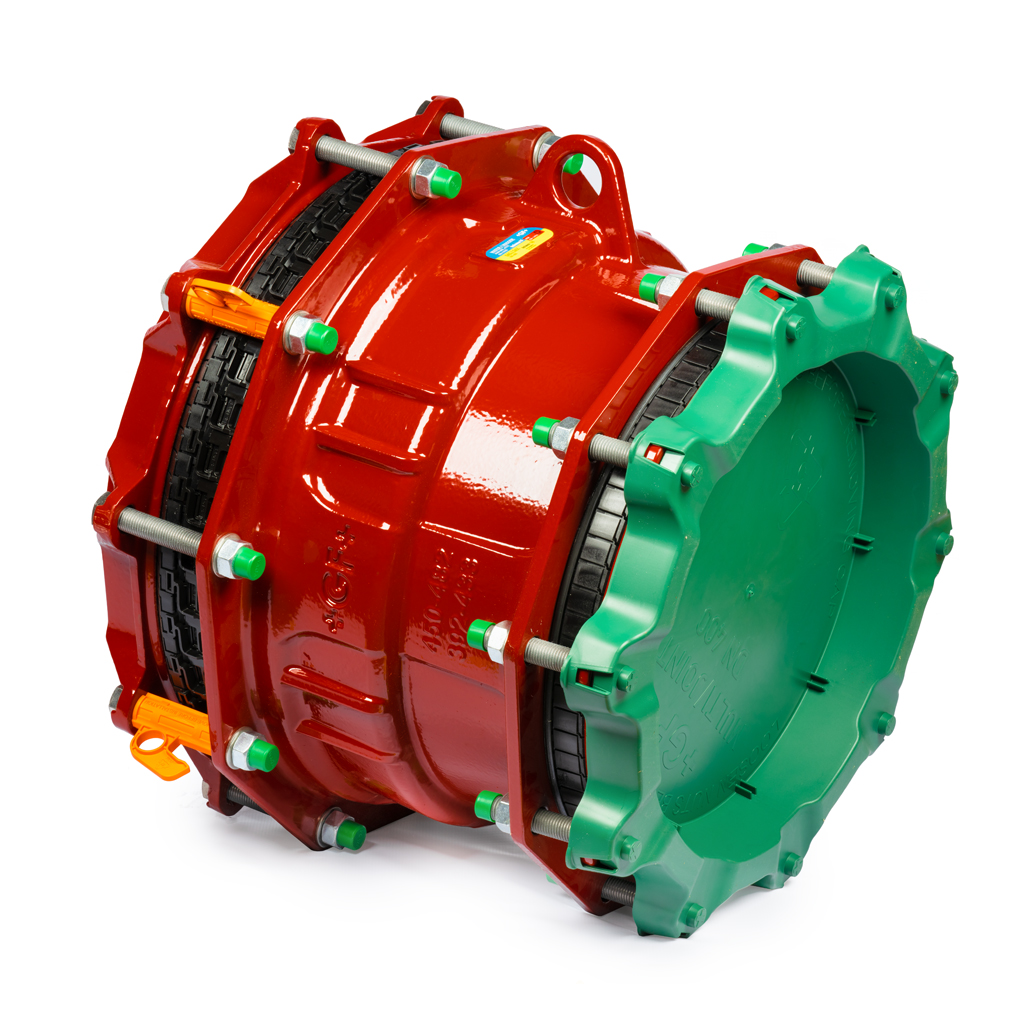

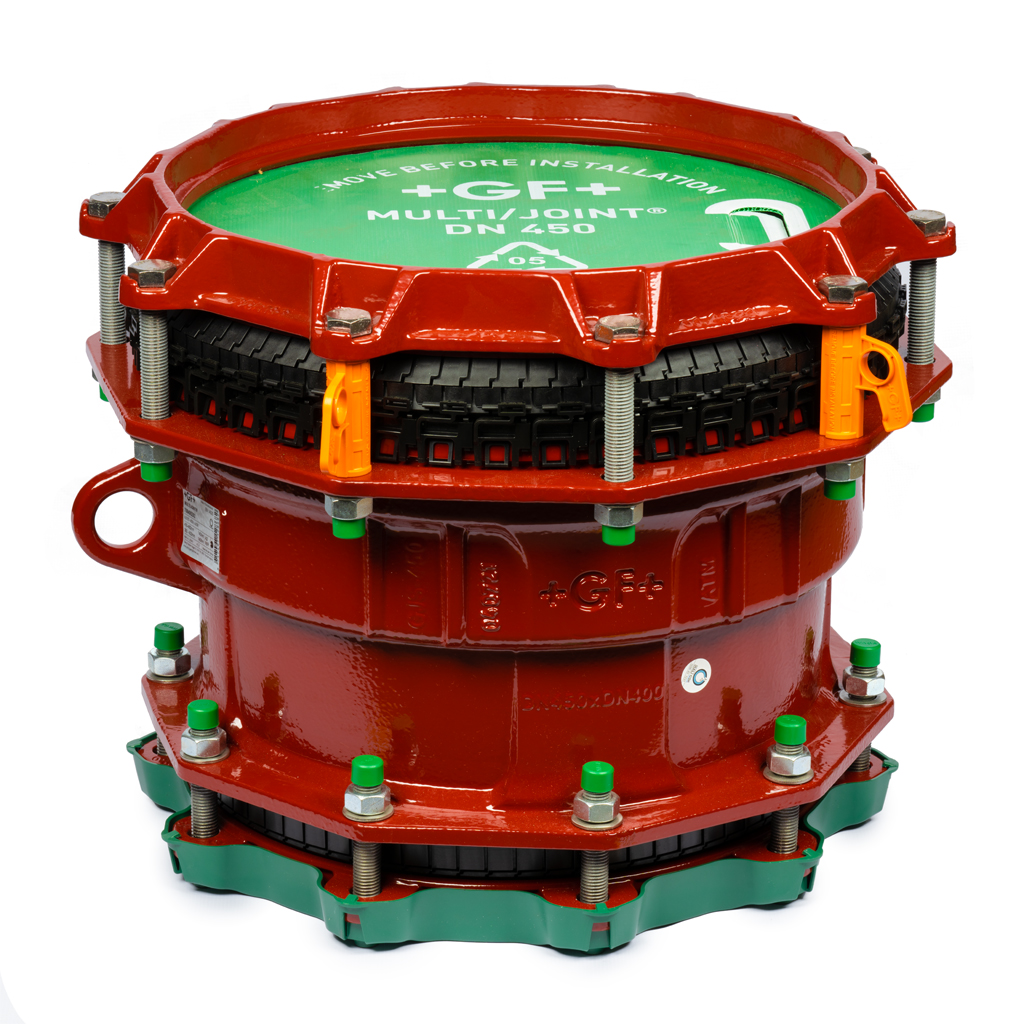

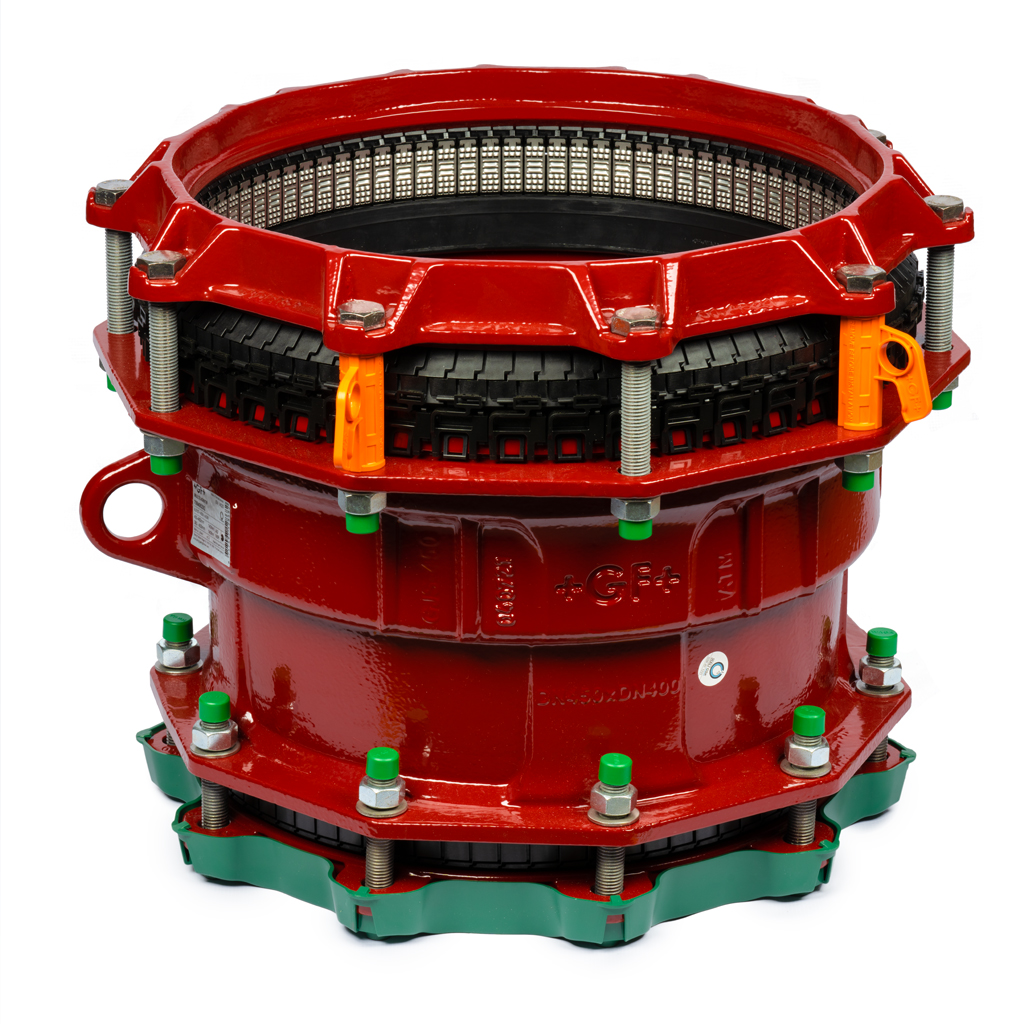

TOK-TOK SZŰKÍTETT ÖSSZEKÖTŐ IDOM

MULTI/JOINT® 3107 PLUS

HÚZÁSBIZTOS

Termék adatlap letöltése
Használati útmutatók
Szerelési videók
PDF katalógus letöltése

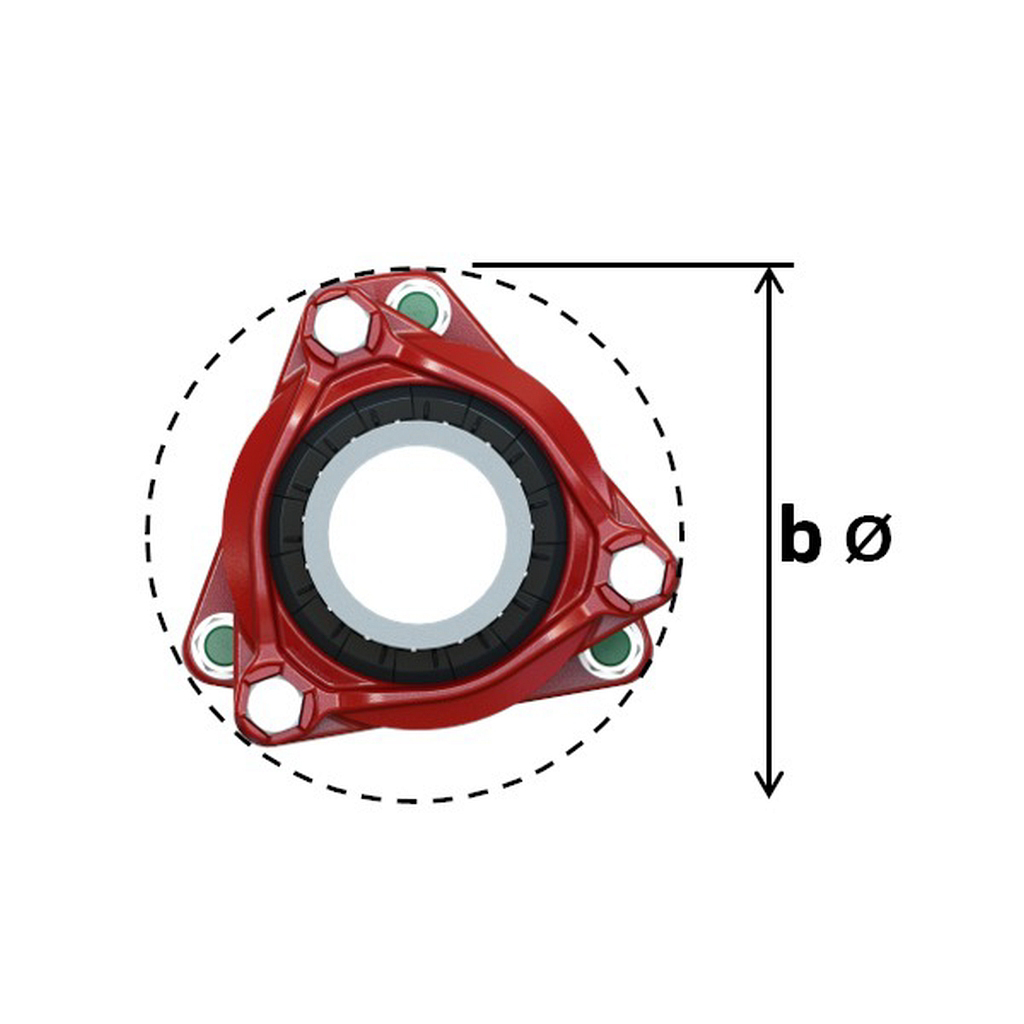

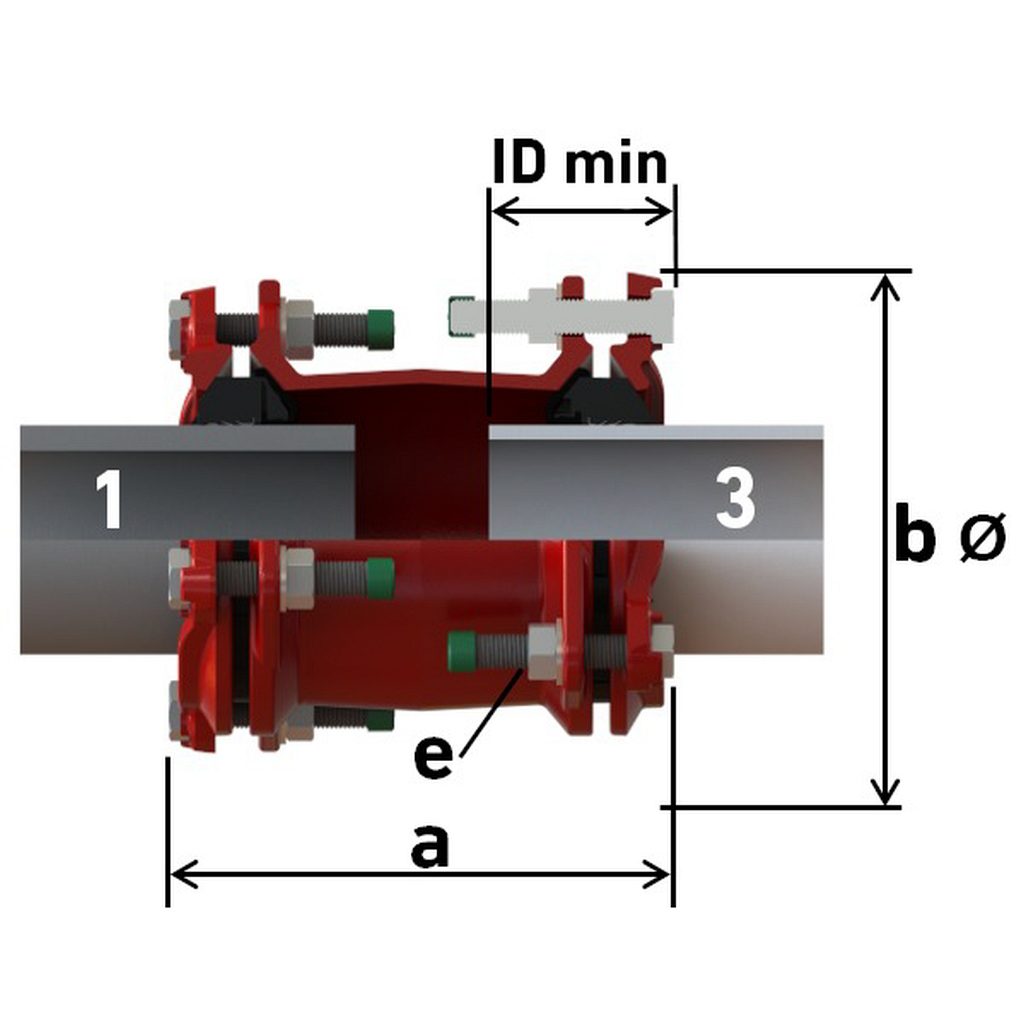

DN Átfogás (mm) Cikkszám Méretek (mm) Súly (kg) Megengedett üzemi nyomás (bar)
1. tok (1) 2. tok (3) a b ID min.** 1. tok (1) ID min.** 2. tok (3) e víz gáz
50 ‐ 65 46 ‐ 71 63 ‐ 90 7093107+065050 209 ‐ 254 191 84 84 3xM12/3xM12 5,50 16 8
65 ‐ 80 63 ‐ 90 84 ‐ 105 7093107+080065 223 ‐ 267 210 84 84 3xM12/3xM12 6,70 16 8
80 ‐ 100 84 ‐ 105 104 ‐ 132 7093107+100080 222 ‐ 270 241 84 90 3xM12/3xM16 8,00 16 8
100 ‐ 125 104 ‐ 132 132 ‐ 155 7093107+125100 228 ‐ 277 270 90 90 3xM16/4xM16 11,60 16 8
100 ‐ 150 104 ‐ 132 154 ‐ 192 7093107+150100 286 ‐ 353 312 90 110 3xM16/4xM16 15,20 16 8
125 ‐ 150 132 ‐ 155 154 ‐ 192 7093107+150125 286 ‐ 346 312 90 110 4xM16/4xM16 16,70 16 8
150 ‐ 200 154 ‐ 192 192 ‐ 232 7093107+200150 290 ‐ 364 371 110 110 4xM16/6xM16 24,80 16 8
200 ‐ 225 192 ‐ 232 230 ‐ 268 7093107+225200 349 ‐ 420 415 110 125 6xM16/6xM20 37,00 16 8
200 ‐ 250 192 ‐ 232 267 ‐ 310 7093107+250200 364 ‐ 443 445 110 130 6xM16/6xM20 37,40 16 8
225 ‐ 250 230 ‐ 268 267 ‐ 310 7093107+250225 368 ‐ 450 445 125 130 6xM20/6xM20 44,20 16 8
250 ‐ 300 267 ‐ 310 315 ‐ 356 7093107+300250 405 ‐ 486 495 130 130 6xM20/8xM20 55,00 16 8
300 ‐ 350 315 ‐ 356 352 ‐ 393 7093107+350300 443 ‐ 527 534 130 130 8xM20/8xM20 67,40 16* 8*
300 ‐ 400 315 ‐ 356 392 ‐ 433 7093107+400300 469 ‐ 552 574 130 135 8xM20/10xM20 69,68 16* 8*
350 ‐ 400 352 ‐ 393 392 ‐ 433 7093107+400350 472 ‐ 561 574 130 135 8xM20/10xM20 78,00 16* 8*
400 ‐ 425 392 ‐ 433 432 ‐ 464 7093107+425400 437 ‐ 520 623 135 160 10xM20/10xM20 92,40 10 5
400 ‐ 450 392 ‐ 433 450 ‐ 482 7093107+450400 437 ‐ 520 641 135 160 10xM20/10xM20 92,00 10 5
425 ‐ 475 432 ‐ 464 481 ‐ 513 7093107+475425 483 ‐ 558 672 160 160 10xM20/10xM20 100,30 10 5
450 ‐ 500 450 ‐ 482 500 ‐ 532 7093107+500450 483 ‐ 558 691 160 160 10xM20/10xM20 107,20 10 5
500 ‐ 550 500 ‐ 532 548 ‐ 580 7093107+550500 478 ‐ 553 739 160 160 10xM20/12xM20 113,50 10 5
550 ‐ 600 548 ‐ 580 605 ‐ 637 7093107+600550 488 ‐ 563 796 160 170 12xM20/14xM20 130,00 10 5
600 ‐ 625 605 ‐ 637 630 ‐ 662 7093107+625600 576 ‐ 644 860 170 210 14xM20/14xM20 182,00 10 -
600 ‐ 675 605 ‐ 637 665 ‐ 697 7093107+675600 582 ‐ 650 895 170 210 14xM20/14xM20 190,00 10 -
600 ‐ 700 605 ‐ 637 709 ‐ 741 7093107+700600 594 ‐ 662 940 170 210 14xM20/16xM20 203,00 10 -
750 ‐ 800 745 ‐ 777 799 ‐ 831 7093107+800750 667 ‐ 727 1030 210 210 16xM20/20xM20 267,00 10 -
900 ‐ 925 899 ‐ 931 939 ‐ 971 725 - 785 1175 210 210 22xM20/22xM20 334,50 10 -
1000 ‐ 1025 994 ‐ 1026 1042 ‐ 1074 725 - 785 1280 210 210 24xM20/28xM20 364,60 10 -
** Minimális betolási mélység * DN350 és DN400 műanyag cső esetén: 10 bar vízre / 5 bar gázra
