FŐ TULAJDONSÁGOK
Felhasználási terület
Mérettartomány
d20–d90
Test és anya
Kovácsolt CW617N sárgaréz az EN 12165 szabvány szerint
Húzásbiztosító gyűrű
Gyűrű
CW614N sárgaréz az EN 12168 szabvány szerint, rúdanyagból kimunkálva
O-gyűrű
NBR
Megengedett üzemi hőmérséklet
0 °C – +40 °C (KPE cső miatt)
Javasolt beépítés
https://interex-waga.hu/greiner-szereles

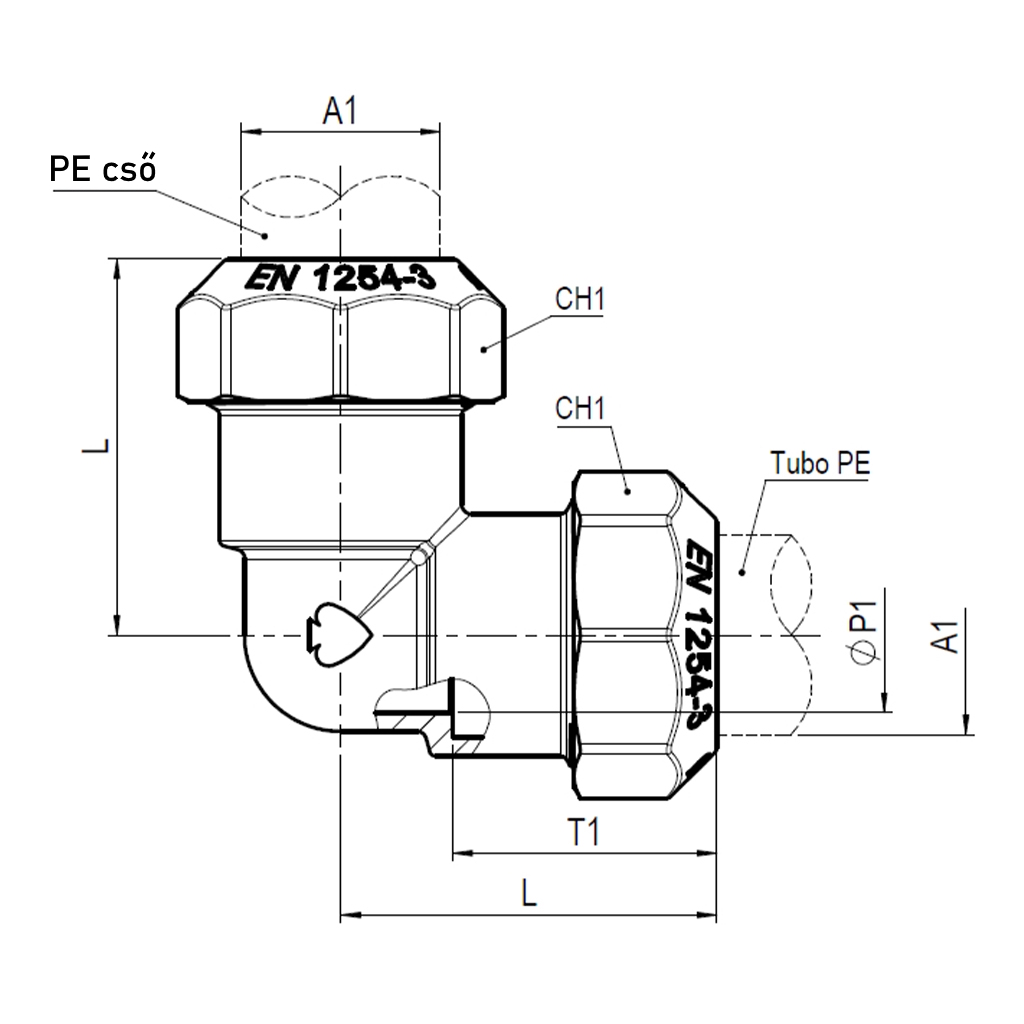

| Névleges átmérő | Cikkszám | Méretek (mm) | PN-MOP | Súly (kg) | ||||
| L | A1 | ØP1 | Ch1 | T1 | ||||
| 20 | 080449745072000 | 42 | Ø20 | 15 | ott.32 | 29 | PN16 | 0,161 |
| 25 | 080449745072500 | 51,5 | Ø25 | 20 | ott.39 | 36,5 | PN16 | 0,275 |
| 32 | 080449745073200 | 60,5 | Ø32 | 25 | ott.49 | 42,5 | PN16 | 0,506 |
| 40 | 080449745074000 | 75 | Ø40 | 32 | ott.58 | 52,5 | PN16 | 0,789 |
| 50 | 080449745075000 | 89,5 | Ø50 | 40 | ott.71 | 62,5 | PN16 | 1,275 |
| 63 | 080449745076300 | 110,5 | Ø63 | 50 | ott.88.5 | 77 | PN16 | 2,266 |
| 75 | 080449745077500 | 122,5 | Ø75 | 63 | ott.109 | 83,5 | PN16 | 3,820 |
| 90 | 080449745079000 | 139 | Ø90 | 75 | ott.129 | 92 | PN16 | 6,195 |
