FŐ TULAJDONSÁGOK
Felhasználási terület
Mérettartomány
1/2"–2"
Test és anya
Kovácsolt CW617N sárgaréz az EN 12165 szabvány szerint
Húzásbiztosító gyűrű
Gyűrű
CW614N sárgaréz az EN 12168 szabvány szerint, rúdanyagból kimunkálva
O-gyűrű
NBR
Menet
EN ISO 228/1
Megengedett üzemi hőmérséklet
0 °C – +40 °C (KPE cső miatt)
Javasolt beépítés
https://interex-waga.hu/greiner-szereles

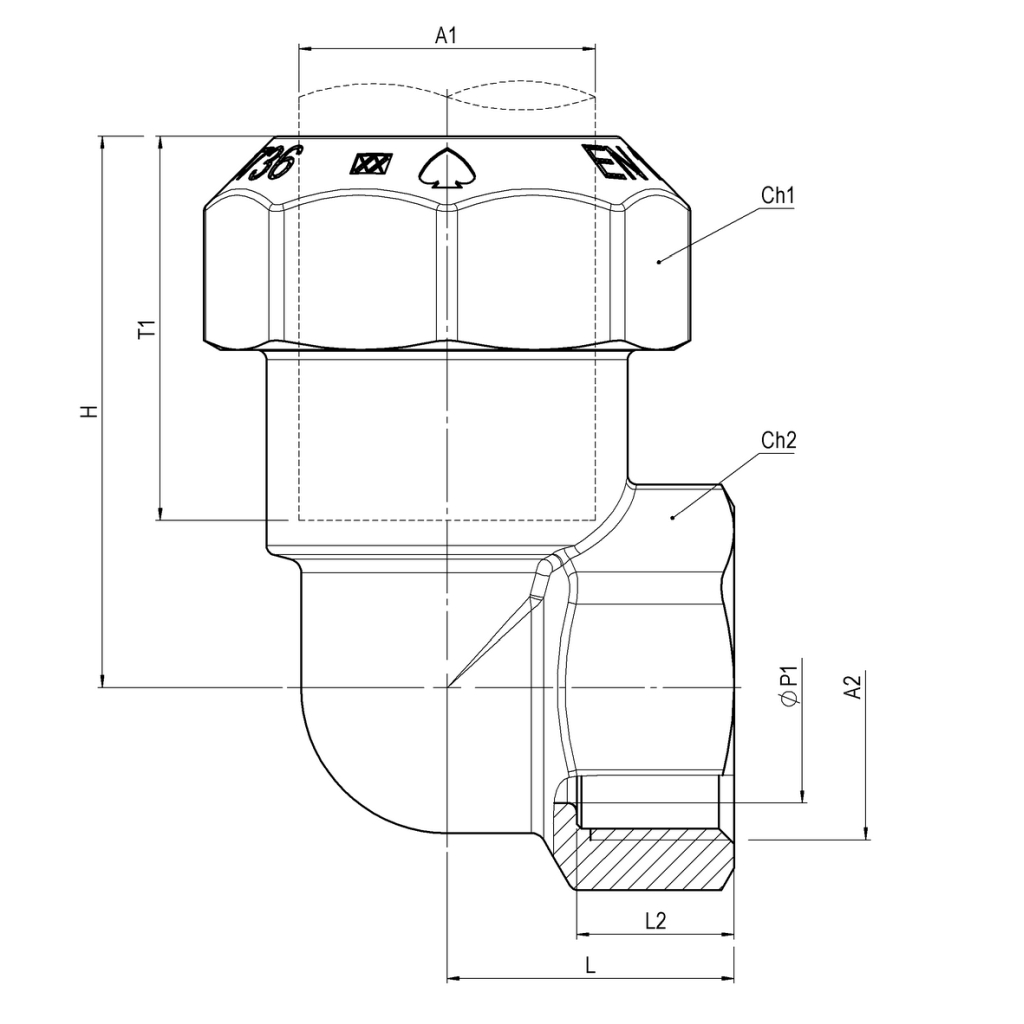

| Névleges átmérő | Cikkszám | Méretek (mm) | PN-MOP | Súly (kg) | ||||||||
| L | L2 | H | A1 | A2 | ØP1 | Ch1 | Ch2 | T1 | ||||
| 1/2" | 080449700005000 | 23 | 13 | 42,2 | Ø20 | G1/2" | 15 | es.25 | ott.32 | 29,2 | PN16 | 0,120 |
| 3/4" | 080449700007500 | 27 | 14,5 | 51,4 | Ø25 | G3/4" | 20 | es.31 | ott.39 | 36,4 | PN16 | 0,200 |
| 1" | 080449700010000 | 31 | 17 | 60,5 | Ø32 | G1" | 25 | ott.49 | es.49 | 42,5 | PN16 | 0,360 |
| 1.1/4" | 080449700012500 | 38 | 19 | 75 | Ø40 | G1.1/4" | 32 | es.48 | ott.58 | 52,5 | PN16 | 0,564 |
| 1.1/2" | 080449700015000 | 41 | 19 | 89,4 | Ø50 | G1.1/2" | 40 | ott.55 | ott.71 | 62,4 | PN16 | 0,861 |
| 2" | 080449700020000 | 51 | 23 | 110,5 | Ø63 | G2" | 50 | ott.67 | ott.88.5 | 77 | PN16 | 1,475 |
