FŐ TULAJDONSÁGOK
Felhasználási terület
Mérettartomány
1/2"–2"
Test és anya
Kovácsolt CW617N sárgaréz az EN 12165 szabvány szerint
Húzásbiztosító gyűrű
Gyűrű
CW614N sárgaréz az EN 12168 szabvány szerint, rúdanyagból kimunkálva
Tömítés
NBR
Megengedett üzemi hőmérséklet
0 °C – +40 °C (KPE cső miatt)
Javasolt beépítés
https://interex-waga.hu/greiner-szereles

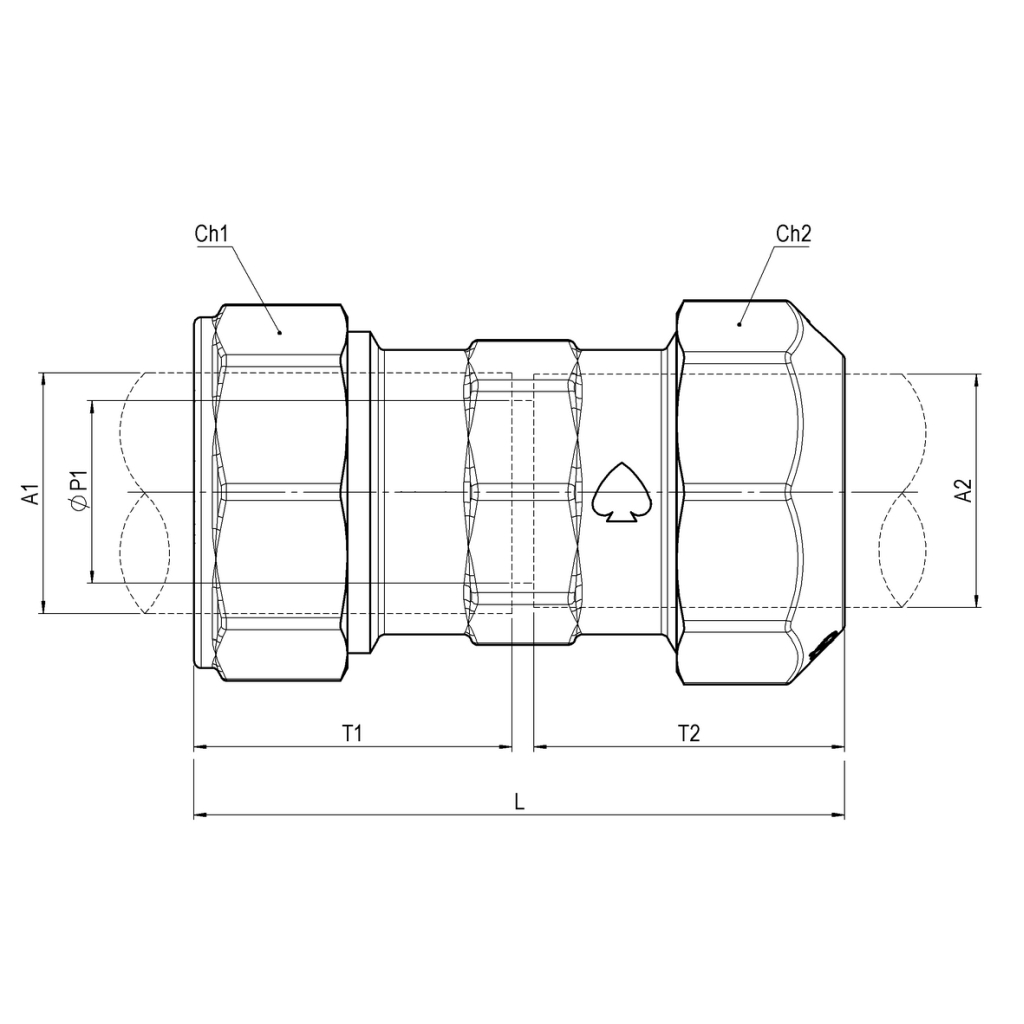

| Méret | Cikkszám | Méretek (mm) | PN-MOP | Súly (kg) | |||||||
| L | A1 | A2 | ØP1 | Ch1 | Ch2 | T1 | T2 | ||||
| 1/2" | 080344645005000 | 60,8 | 1/2" | Ø20 | 15 | ott.34 | ott.32 | 29,8 | 29 | PN16 | 0,173 |
| 3/4" | 080344645007500 | 73,7 | 3/4" | Ø25 | 20 | ott.40 | ott.39 | 34,3 | 36,4 | PN16 | 0,235 |
| 1" | 080344645010000 | 89 | 1" | Ø32 | 25 | ott.48 | ott.49 | 43,5 | 42,5 | PN16 | 0,414 |
| 1.1/4" | 080344645012500 | 113,7 | 1.1/4" | Ø40 | 32 | ott.58 | ott.58 | 58,2 | 52,5 | PN16 | 0,650 |
| 1.1/2" | 080344645015000 | 134,5 | 1.1/2" | Ø50 | 40 | ott.71 | ott.71 | 70,5 | 62 | PN16 | 1,275 |
| 2" | 080344645020000 | 162,7 | 2" | Ø63 | 50 | ott.88.5 | ott.88.5 | 81,7 | 77 | PN16 | 2,254 |
