FŐ TULAJDONSÁGOK
Felhasználási terület
Vízhálózatok
Mérettartomány
1/2"–2"
Test és csapvég
Kovácsolt, nikkelezett CW617N sárgaréz az EN 12165 szabvány szerint
Tömszelence
Teflon (PTFE)
Szártömítés
2 db Viton O-gyűrű
Golyó
Kovácsolt, kemény krómbevonattal ellátott CW617N sárgaréz az EN 12165 szabvány szerint
T-kar
Tűzzománcozott alumínium
Zárszerkezet
Sárgaréz test, rozsdamentes acél rugó
Többi alkatrész
Európai szabvány szerinti sárgaréz
Menet
EN 10226-1 (ISO 7/1)
Megengedett üzemi hőmérséklet
0 °C – +110 °C
Javasolt beépítés
https://interex-waga.hu/greiner-szereles

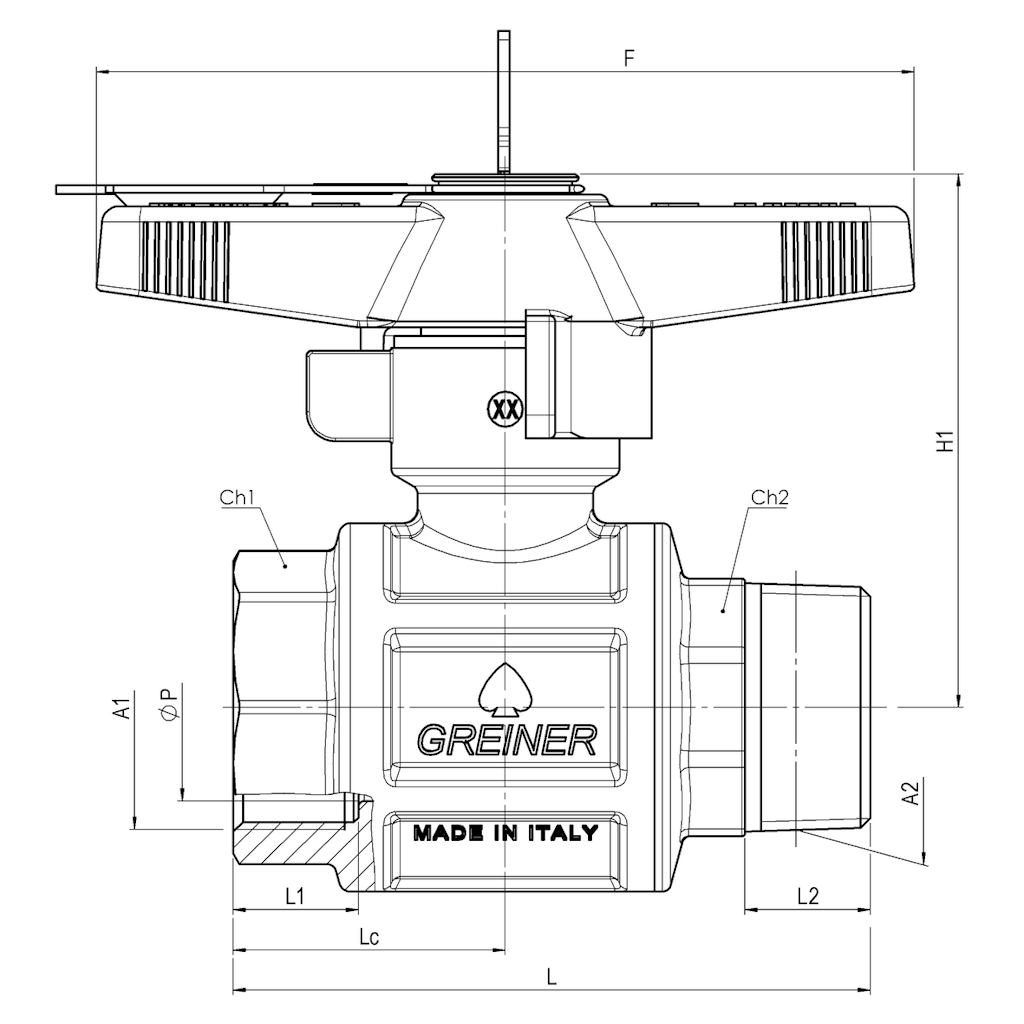

| Névleges átmérő | Cikkszám | Méretek (mm) | PN-MOP | Súly (kg) | |||||||||
| F | L | L1 | A1 | A2 | H1 | ØP | Lc | Ch1 | Ch2 | ||||
| 1/2" | 080658427005000 | 80 | 70,9 | 15,0 | Rp1/2 | R1/2 | 69 | 15 | 29,20 | es.27 | es.27 | PN40 | 0,520 |
| 3/4" | 080658427007500 | 80 | 82,8 | 16,3 | Rp3/4 | R3/4 | 73 | 20 | 34,30 | es.33 | es.33 | PN32 | 0,690 |
| 1" | 080658427010000 | 80 | 96,1 | 19,1 | Rp1 | R1 | 77 | 25 | 41,00 | es.41 | es.41 | PN25 | 1,040 |
| 1.1/4" | 080658427012500 | 140 | 108,9 | 21,4 | Rp1.1/4 | R1.1/4 | 91 | 32 | 46,50 | ott.44 | ott.50 | PN16 | 1,600 |
| 1.1/2" | 080658427015000 | 140 | 120,4 | 21,4 | Rp1.1/2 | R1.1/2 | 98 | 40 | 52,50 | ott.55 | ott.56 | PN16 | 2,170 |
| 2" | 080658427020000 | 140 | 142,7 | 25,7 | Rp2 | R2 | 106 | 50 | 62,50 | ott.67 | ott.70 | PN16 | 3,210 |
