FŐ TULAJDONSÁGOK
Mérettartomány
1/2"–2"
Test és csapvég
Kovácsolt, nikkelezett CW617N sárgaréz az EN 12165 szabvány szerint
Golyó
Kemény krómbevonattal ellátott CW617N sárgaréz az EN 12165 szabvány szerint
Tömítés
Teflon (PTFE)
O-gyűrű
Gázra alkalmas viton
Működtetés
Sárga T-karral
Többi alkatrész
Európai szabvány szerinti sárgaréz
Menet
EN 10226-1 (ISO 7/1)
Megengedett üzemi hőmérséklet
-20 °C – +60 °C
Javasolt beépítés
https://interex-waga.hu/greiner-szereles

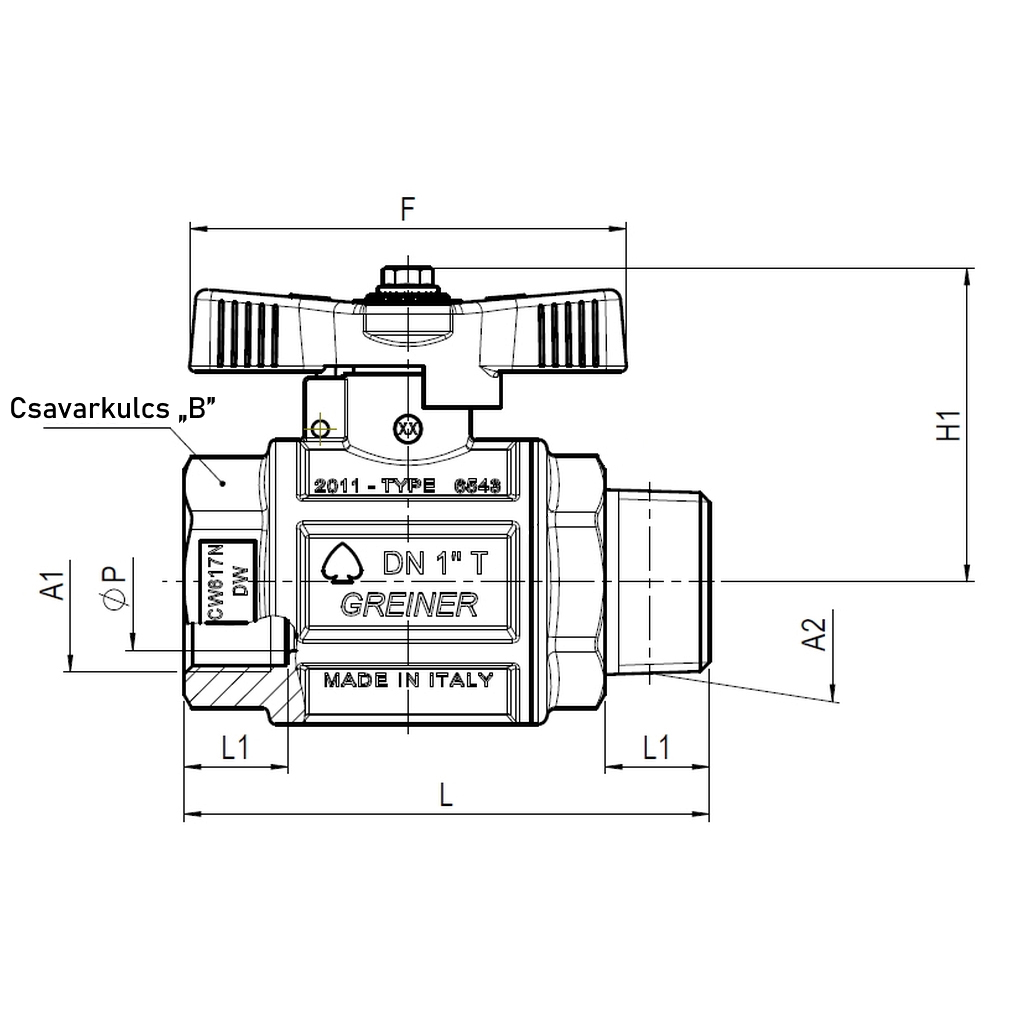

| Névleges átmérő | Cikkszám | Méretek (mm) | PN-MOP | Súly (kg) | |||||||||||
| F | L | L1 | L2 | A1 | A2 | H1 | ØH2 | ØP | Lc | Ch1 | Ch2 | ||||
| 1/2" | 080654800005027 | 60 | 70,9 | 15 | 15 | Rp1/2" | R1/2" | 47,5 | 33 | 15 | 29,2 | es.27 | es.27 | MOP16 | 0,297 |
| 3/4" | 080654800007527 | 80 | 82,8 | 16,3 | 16,3 | Rp3/4" | R3/4" | 53,5 | 42,5 | 20 | 34,25 | es.33 | es.33 | MOP16 | 0,537 |
| 1" | 080654800010027 | 80 | 96,1 | 19,1 | 19,1 | Rp1" | R1" | 58 | 52 | 25 | 41 | es.41 | es.41 | MOP16 | 0,852 |
| 1.1/4" | 080654800012527 | 110 | 108,9 | 21,4 | 21,4 | Rp1.1/4" | R1.1/4" | 69 | 63 | 32 | 46,5 | ott.50 | ott.44 | MOP16 | 1,249 |
| 1.1/2" | 080654800015027 | 110 | 120,4 | 21,4 | 21,4 | Rp1.1/2" | R1.1/2" | 76 | 77 | 40 | 52,5 | ott.56 | ott.55 | MOP16 | 1,825 |
| 2" | 080654800020027 | 140 | 142,7 | 25,7 | 25,7 | Rp2" | R2" | 92 | 93 | 50 | 62,5 | ott.70 | ott.67 | MOP16 | 2,814 |
